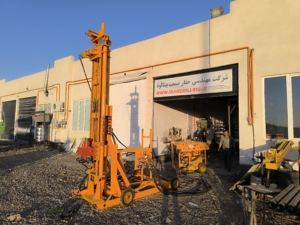

دستگاه حفاری تونلی ARIO T30

دستگاه حفاری تونلی ARIO T30 که به‌طور ویژه برای حفاری سقف تونل طراحی شده است. این دستگاه با بهره‌گیری از سیستم‌های هیدرولیکی  بهینه، امکان حفاری دقیق و پایدار را در شرایط سخت عملیاتی فراهم می‌کند.

حفاری در سقف با قطر 140 میلیمتر و عمق 40 متر و همچنین با روش ترکیب آب و هوای فشرده امکان پیشروی در لایه های مختلف زمین شناسی را تسهیل می نماید.

بیس طراحی این دستگاه جهت علاج بخشی پروژه های سد در کشور عزیزمان برای اولین بار طراحی و تولید گردیده است.

ویژگی‌های برجسته دستگاه ARIO T30

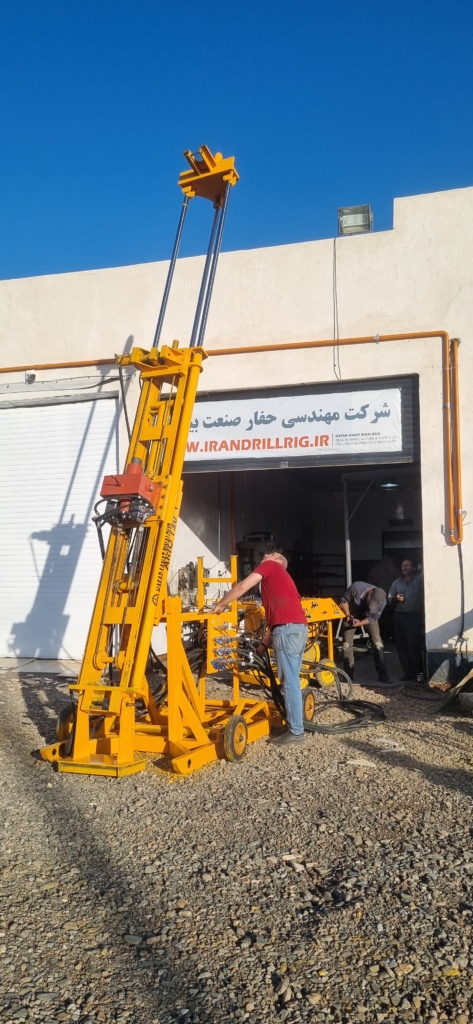

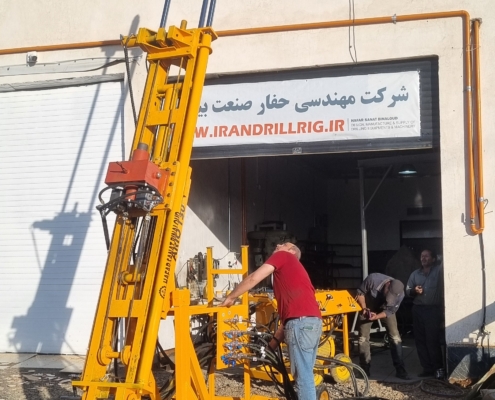

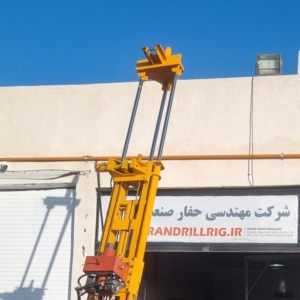

  1. دکل تلسکوپی:

دکل این دستگاه دارای سه جک هست که این قابلیت رو به دستگاه میدهد که در تونل هایی با قطر 3 تا 7 متر فیکس شود.

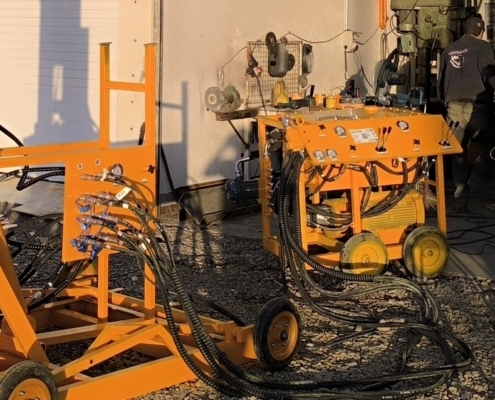

    2.  یونیت مجزا:

یونیت تا 5 متر می تواند از دکل حفاری فاصله بگیرد تا ایمنی کار افزایش یابد و اپراتور بتواند اشراف کامل به عملیات حفاری داشته باشد.

3. تابلو برق:

در این دستگاه  سیستم کنترل بار، کنداکتور، فیوز مورد نیاز استفاده شده تا از موتور الکتریکی دستگاه محافظت شود.

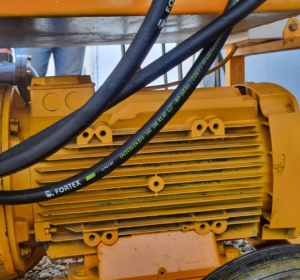

4. الکتروموتور:

الکتروموتور این دستگاه با 1450 درو در دقیقه توان تولید 11 کیلووات توان را دارد.

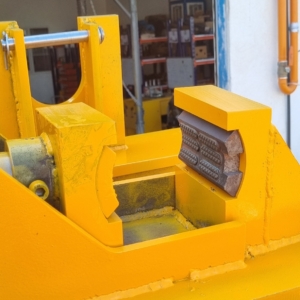

5. رادگیر هیدرولیک:

افزایش سرعت عملیات حفاری و کاهش خطرات عملیاتی

6. پمپ روغن هیدرولیک آلومینیومی دنده‌ای دو طبقه:

عملکرد بهینه در تأمین فشار مورد نیاز سیستم هیدرولیک

این دستگاه با وزن ۲۳۰۰ کیلوگرم و طراحی کامپکت و مستحکم، انتقال و جابه‌جایی آسان را امکان‌پذیر کرده و با استفاده از سیستم‌های  کنترل فشار و جریان هیدرولیک، بالاترین سطح کارایی و عملکرد را در عملیات حفاری مغزه‌گیری  ارائه می‌دهد.

اجزای اصلی دستگاه و نقش هر بخش
شاسی و ساختار اصلی : تحمل وزن کل دستگاه، استقرار پایدار و انتقال نیروهای حفاری.
سیستم هیدرولیک : تأمین نیروی محرک تمامی جک‌ها، سیستم پیشروی از طریق پمپ‌ هیدرولیکی.
سیستم پیشروی : استفاده از دو جک هیدرولیک در دو طرف اسپیندل .
سیستم دیزل و برق: تأمین انرژی دستگاه و کنترل برق 12ولت شامل روشنایی، استارت موتور .
کنترل پنل اپراتور : فرمان دهی به اجزا دستگاه برای کنترل عملکردهای حفاری، فشار هیدرولیک، استقرار و جابجایی.

جدول مشخصات فنی

عمق حفاری M 40
پاورهد چرخش راستگرد 110
چرخش چپگرد 110
کورس حرکتی پاورهد mm 1.9
قدرت برگشتی پاورهد KN 10
قدرت حرکتی پاورهد KN 13
حداکثر گشتاور خروجی پاورهد N.m 2500
قطر حفاری mm 76و90و100و140
سرعت وینچ کشش m/s 0.43
حداکتر قدرت کششی  وینچ اصلی KN 10
قطر و طول قرقره m ᶲ15*90
طول حرکتی کشویی mm 600±10
بیشترین فاصله از گمانه mm 3000
مدل پمپ روغن هیدرولیک پمپ آلومنیوم دنده ای فشار بالا
دبی پمپ روغن هیدرولیک Lit/Min 32
فشار پمپ روغن هیدرولیک Mpa 16
سرعت دوران پمپ روغن هیدرولیک RPM 1500
مدل موتور الکتریکی الکتروموتور 1500
قدرت KW 11
دوران RPM 110
وزن دستگاه KG 2300
ابعاد عملیاتی mm 2800*1400*3500
ابعاد حمل و نقل mm 2800*1400*3500
