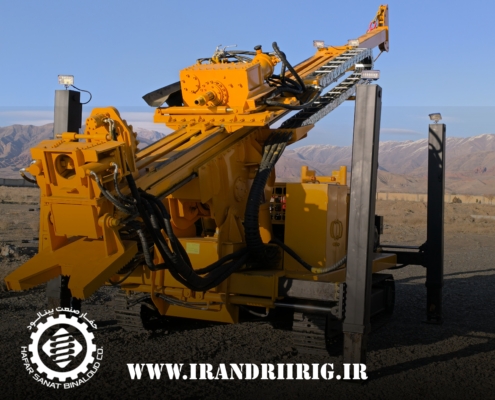

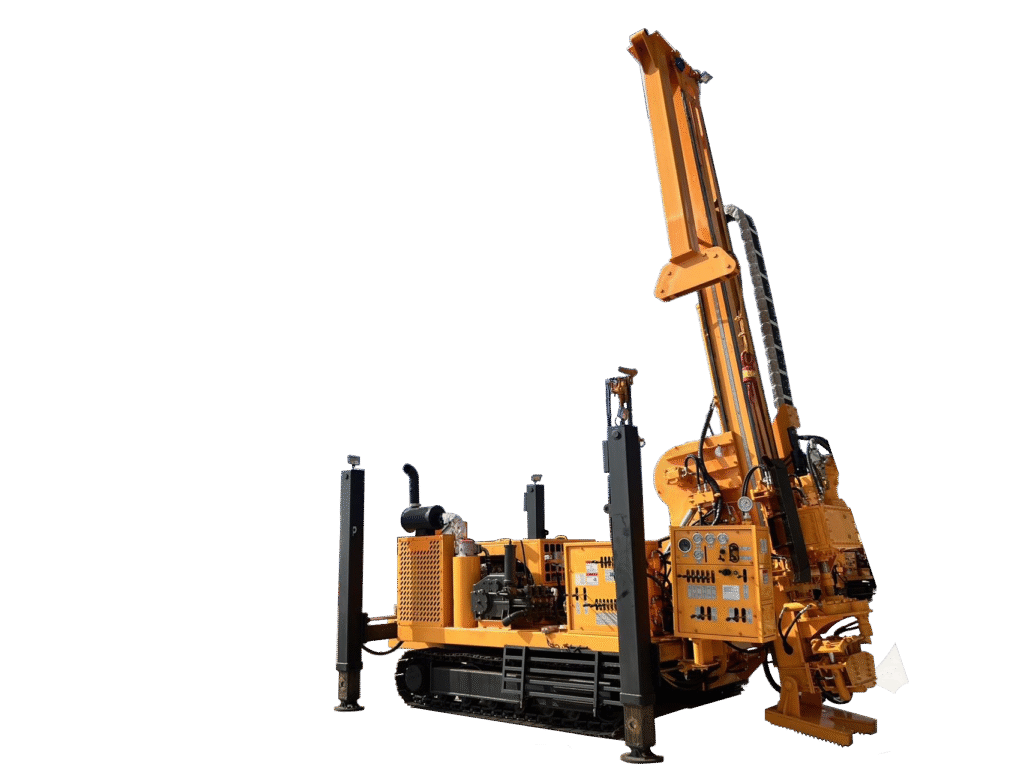

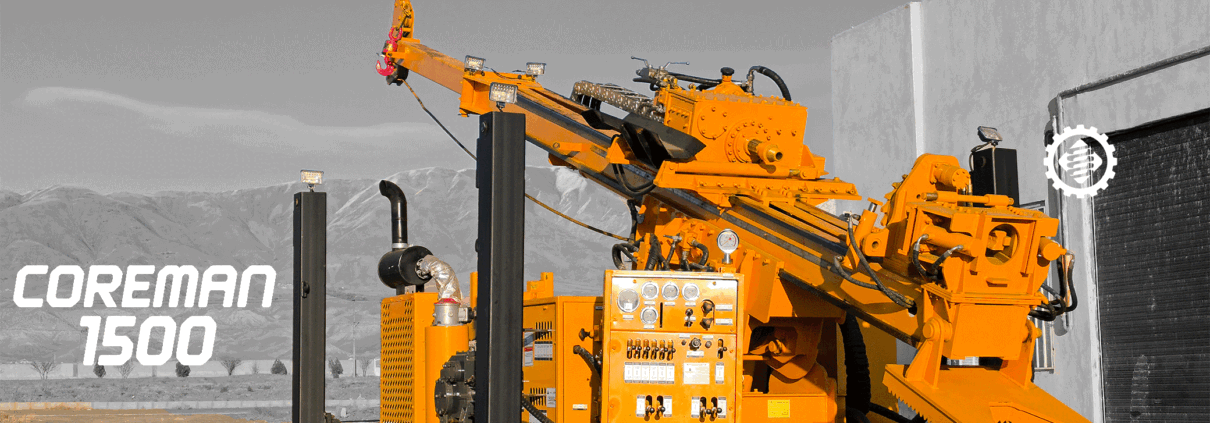

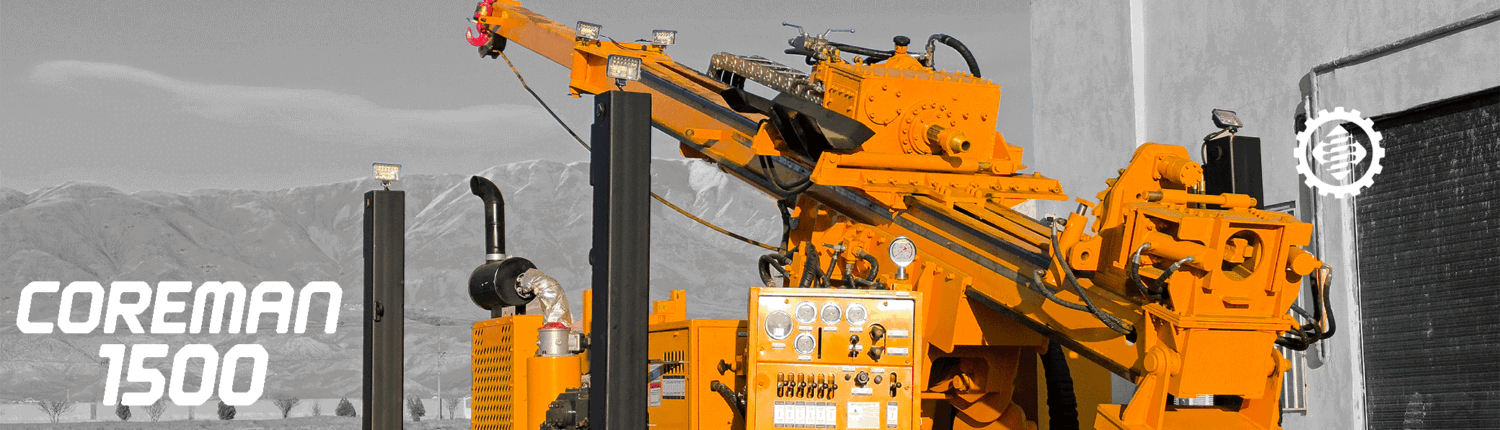

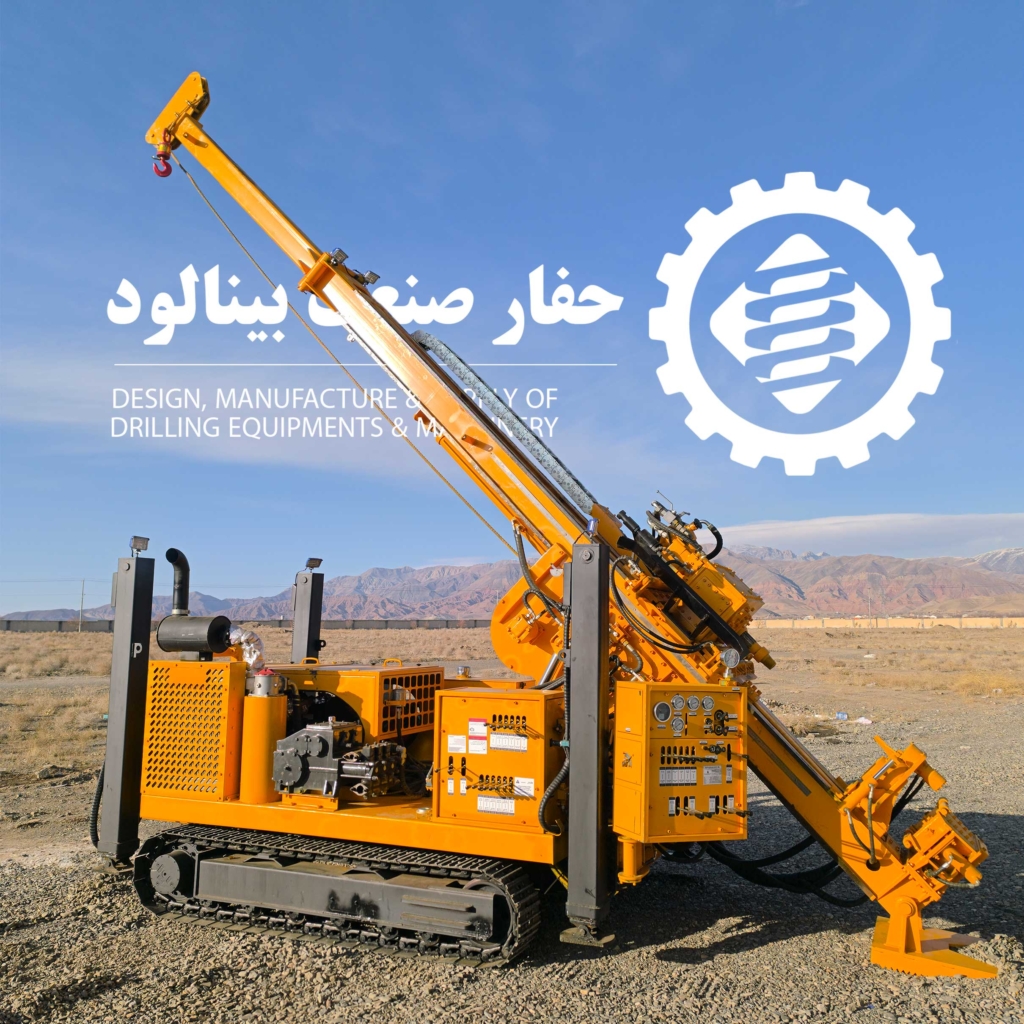

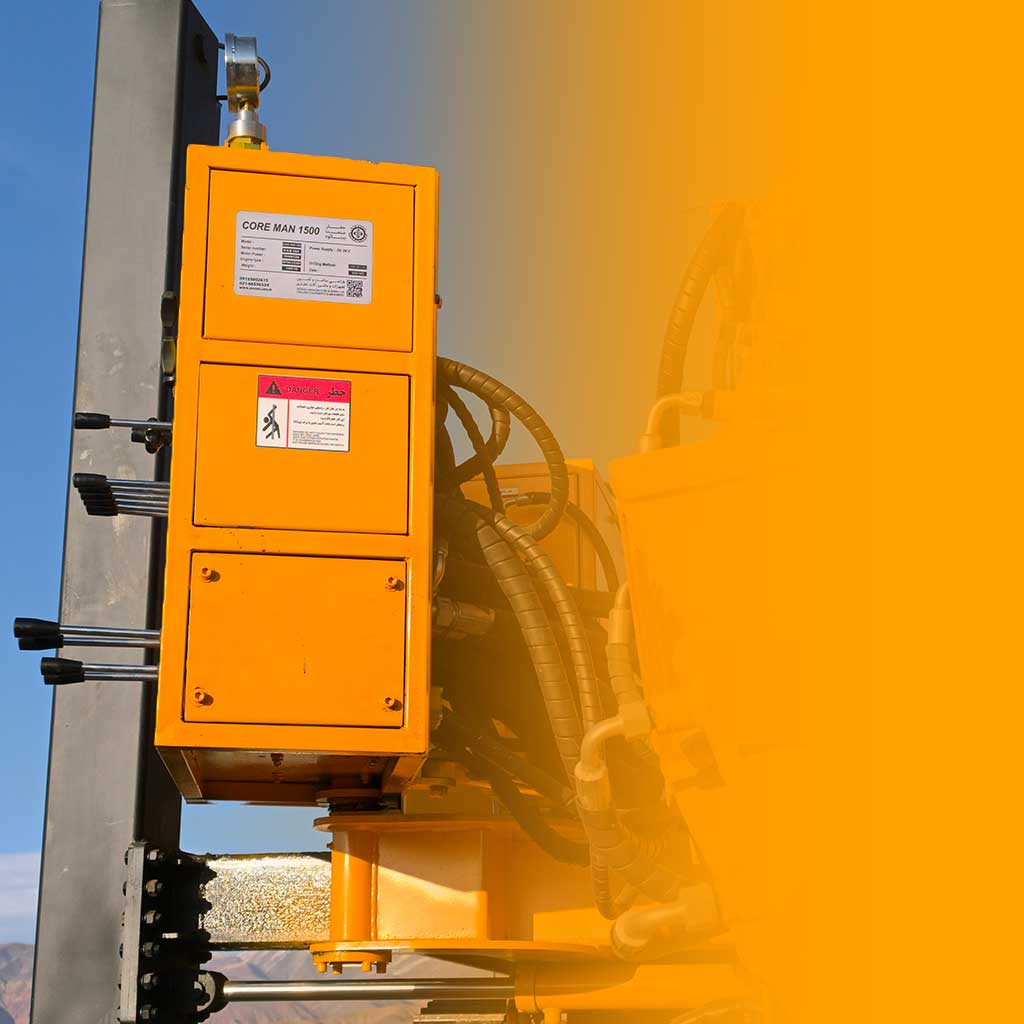

دستگاه حفاری مغزه گیری Coreman1500
از دستگاه های مغزه گیری در مطالعات از لایه های زیرین زمین استفاده می شود. این لایه ها در واقع شامل سنگ و توده خاک هستند. برای شناسایی، آنالیز و بررسی سنگ وخاک، مغزه گیری کمک قابل توجهی از نظر زمان و هزینه انجام می دهد. با توجه به نیاز روز افزون بخش معدن به اکتشاف و ضرورت حفاری در بخش های اکتشافی معادن شرکت حفار صنعت با مشارکت گروه سرمایه گذاری فولاد مبارکه اصفهان اقدام به طراحی و تولید دستگاه های مغزه گیری کرد که ماه عسل این تلاش ها دستگاه مغزه گیری Coreman1500 است.
کاتالوگ محصول
عملکرد و تواناییهای دستگاه مغزه گیری CORE MAN 1500
- دکل یکپارچه با سیستم جک و سر دکل: این ساختار امکان خروج راد با طول حداقل ۶ متر را فراهم میکند. به همین دلیل Coreman1500 میتواند در پروژههای اکتشافی با نیاز به حفاریهای عمیق و پیوسته، عملکردی پایدار داشته باشد.
- پاورهد با ۸ حالت ترکیبی سرعت: به اپراتور اجازه میدهد متناسب با نوع زمین (سنگ سخت یا خاک نرم) سرعت و گشتاور را تنظیم کند، بدون پیچیدگیهای گیربکسهای سنتی.
- سیستم خنککاری روغن پاورهد با آب در گردش: باعث کاهش دما در حفاریهای طولانی و جلوگیری از افت راندمان میشود.
- جکهای استقرار و سیستم خودبارشو: امکان تخلیه و بارگیری دستگاه در مناطق فاقد جرثقیل را فراهم کرده و استقلال عملیاتی دستگاه را افزایش میدهد.
- وینچهای نصبشده در بدنه دکل: با امتداد سیمبکسل در راستای قرقره سر دکل، تنشهای احتمالی به ساختار دکل کاهش یافته و عمر مفید آن افزایش مییابد.
عملکرد دستگاه

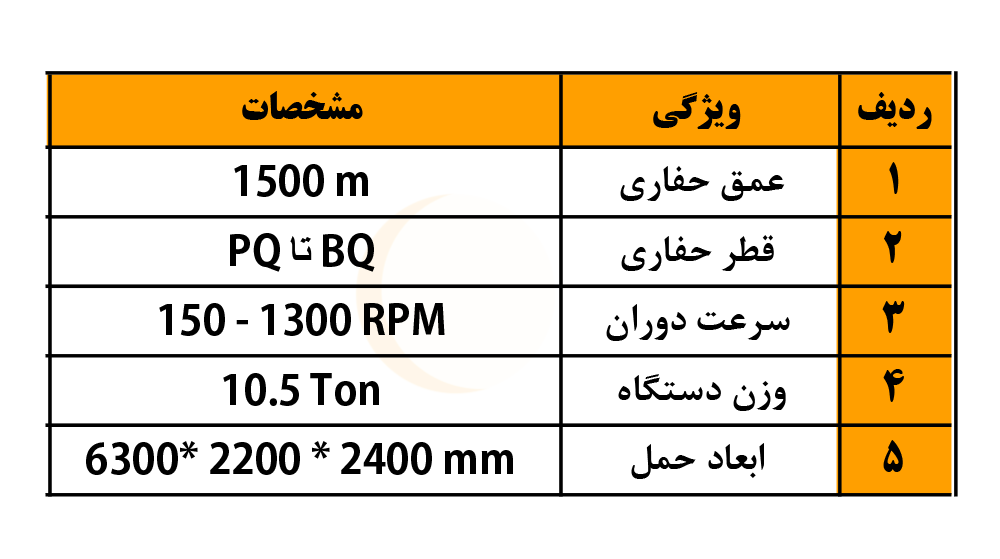

ویژگی های دستگاه Coreman1500
| مدل | CUMMINS QSB.6CTA8/3-C260 |
| قدرت | 194KW/260HP |
| دور در دقیقه | 2200RPM |

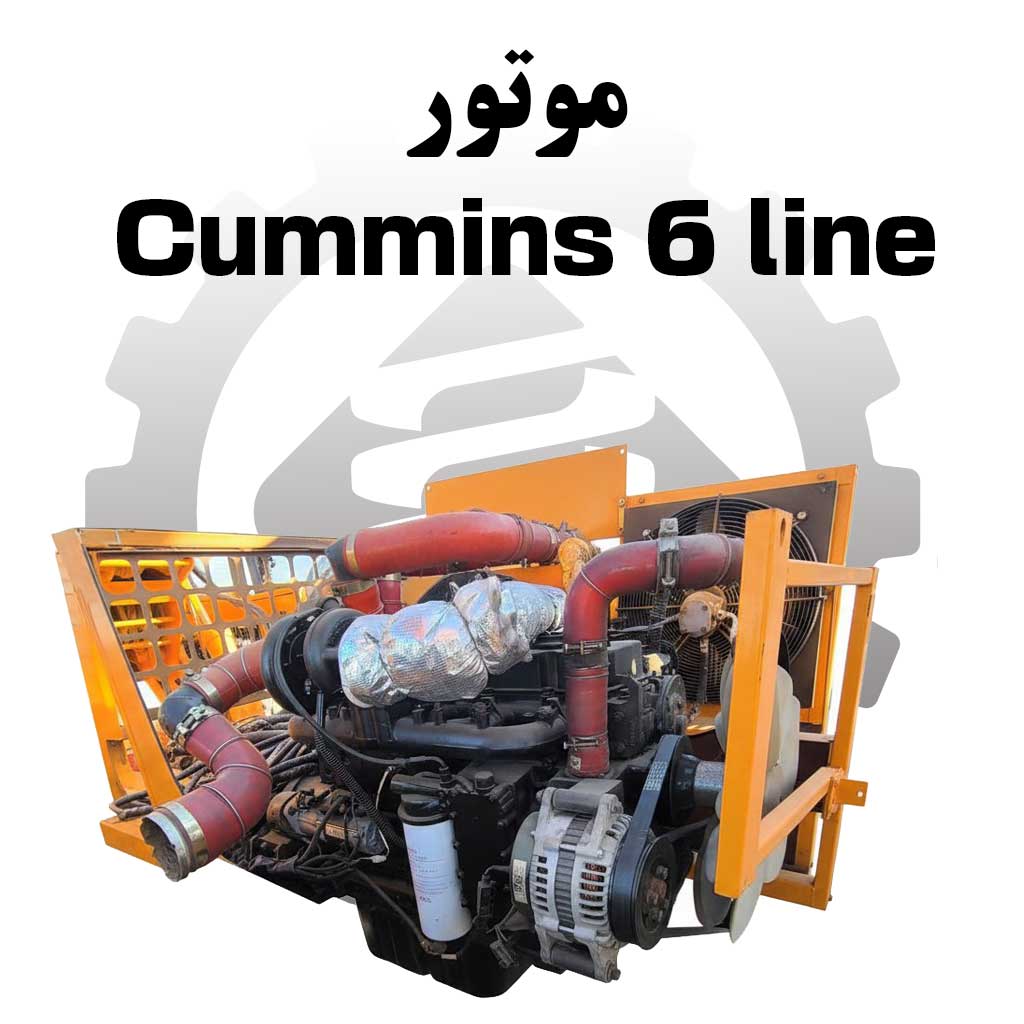

موتور دستگاه حفاری
در طراحی و ساخت دستگاههای حفار صنعت بینالود، از موتور دیزلی کامینز نسل دوم استفاده شده است. این موتور قدرتمند و غیر برقی، بهطور ویژه برای سازگاری کامل با سوخت گازوئیل موجود در کشور انتخاب شده و با شرایط عملیاتی متنوع معدنی و عمر طولانی، عملکردی پایدار ارائه میدهد.
از مهمترین مزایای این انتخاب میتوان به موارد زیر اشاره کرد:
- قدرت و گشتاور بالا برای عملیات حفاری سنگین
- سازگاری کامل با گازوئیل داخلی و شرایط محیطی ایران
- سهولت در تأمین قطعات و خدمات پس از فروش به دلیل حضور شبکه پشتیبانی کامینز در داخل کشور
- دوام و قابلیت اطمینان بالا در پروژههای طولانیمدت
بهکارگیری این موتور، تضمینکننده سرعت، دقت و استمرار عملیات حفاری در پروژههای اکتشافی و صنعتی است.

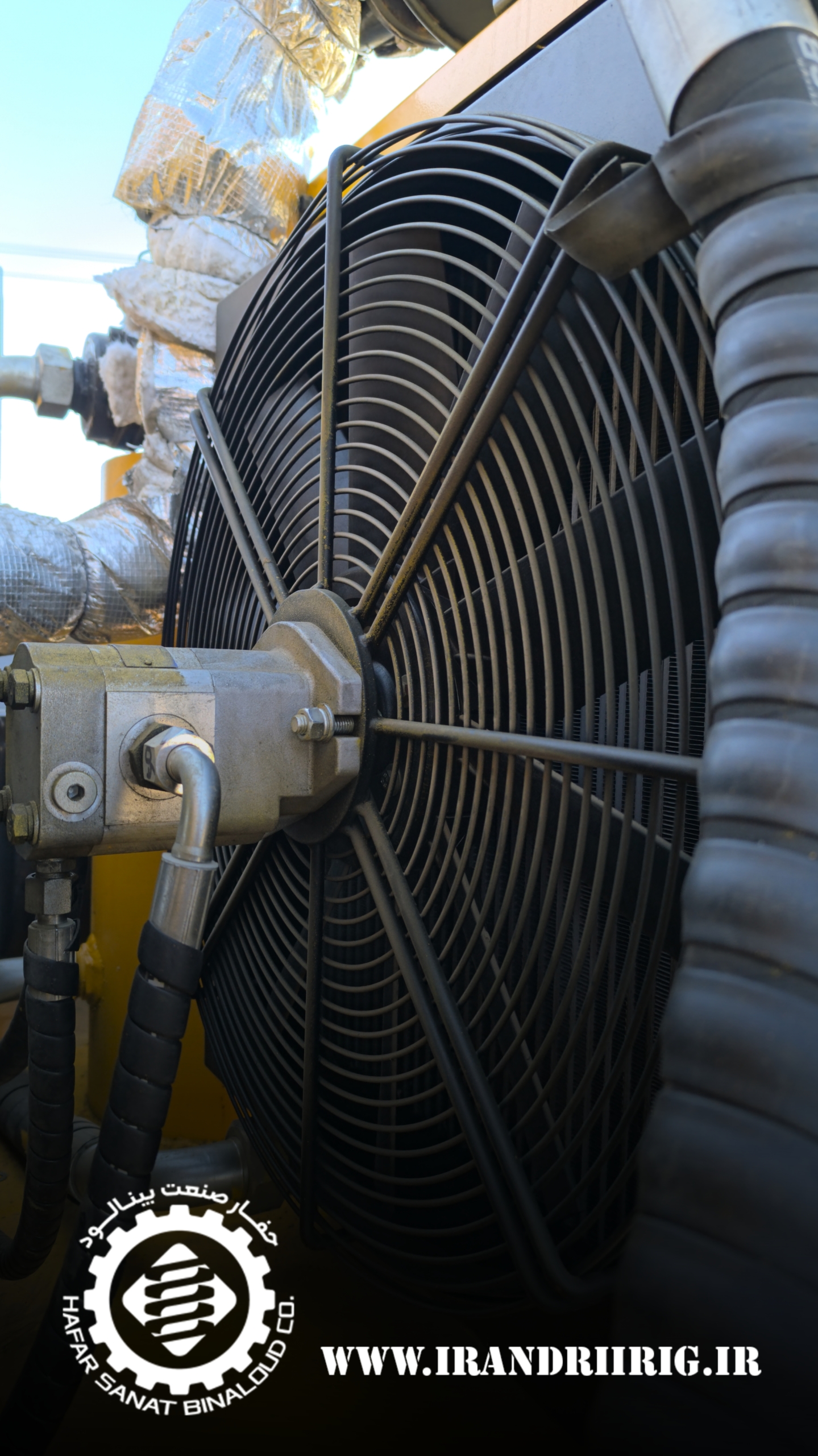

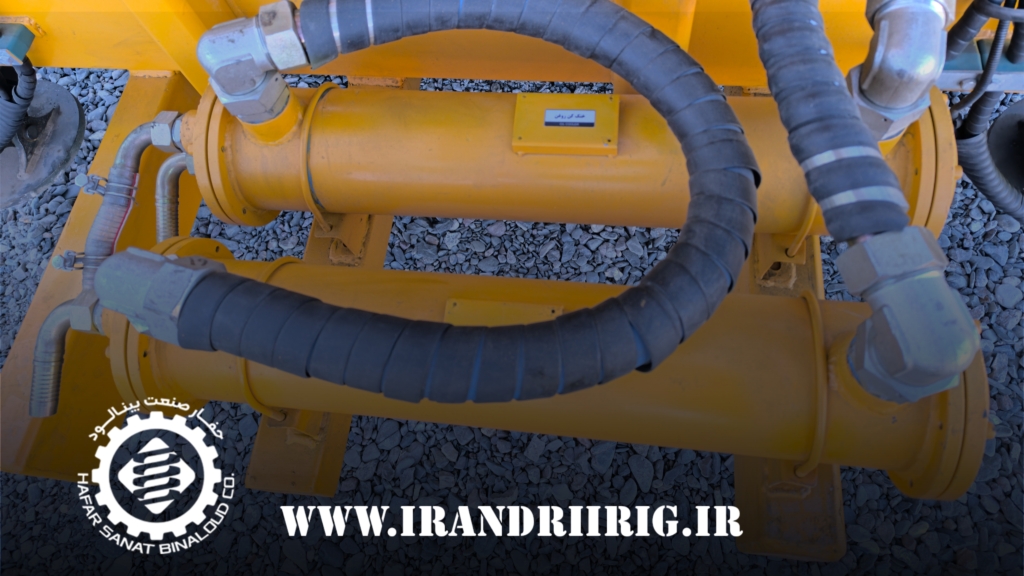

در طراحی این دستگاه، علاوه بر فن خنککننده استاندارد، یک خنککننده آبی نیز تعبیه شده است. این سیستم ترکیبی بهطور ویژه برای شرایط آبوهوایی گرم سال در نظر گرفته شده و از افزایش بیش از حد دمای روغن هیدرولیک جلوگیری میکند.
🔧 مشخصات رادیاتور هیدرولیک:
- ابعاد: ۷۰ × ۱۰۰ سانتیمتر
- ظرفیت بالا برای دفع حرارت در عملیات طولانیمدت
- عملکرد پایدار در محیطهای معدنی و کوهستانی
بهکارگیری این سیستم خنککننده دوگانه، تضمینکننده دوام بیشتر قطعات هیدرولیک، کاهش استهلاک و افزایش قابلیت اطمینان دستگاه در پروژههای سنگین است
| رادیاتور هیدرولیک | 70*100 CM |

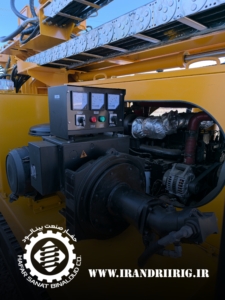

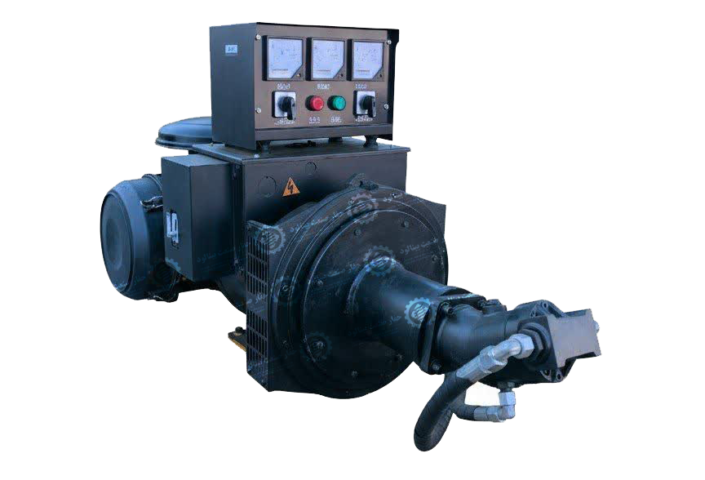

ژنراتور ۱۵ کاوا هیدرولیک
در طراحی دستگاههای حفاری شرکت حفار صنعت بینالود، از ژنراتور ۱۵ کاوا هیدرولیک بهعنوان منبع تأمین برق اضطراری استفاده شده است. این ژنراتور با اتصال مستقیم به سیستم هیدرولیک دستگاه، توان لازم برای تجهیزات برقی و سامانههای کنترلی را در شرایط حساس کاری فراهم میسازد.
ویژگیهای اصلی:
- تأمین پایدار برق اضطراری در محیطهای معدنی و پروژههای اکتشافی
- اتصال هیدرولیکی مستقیم برای کاهش نیاز به منابع جانبی و افزایش کارایی
- توان خروجی ۱۵ کاوا مناسب برای پشتیبانی تجهیزات کنترلی و جانبی در سایت
- قابلیت عملکرد در شرایط سخت و حساس کاری با دوام و اطمینان بالا
بهکارگیری این ژنراتور، تضمینکننده استمرار عملیات حفاری حتی در شرایط قطع یا اختلال برق شبکه است.

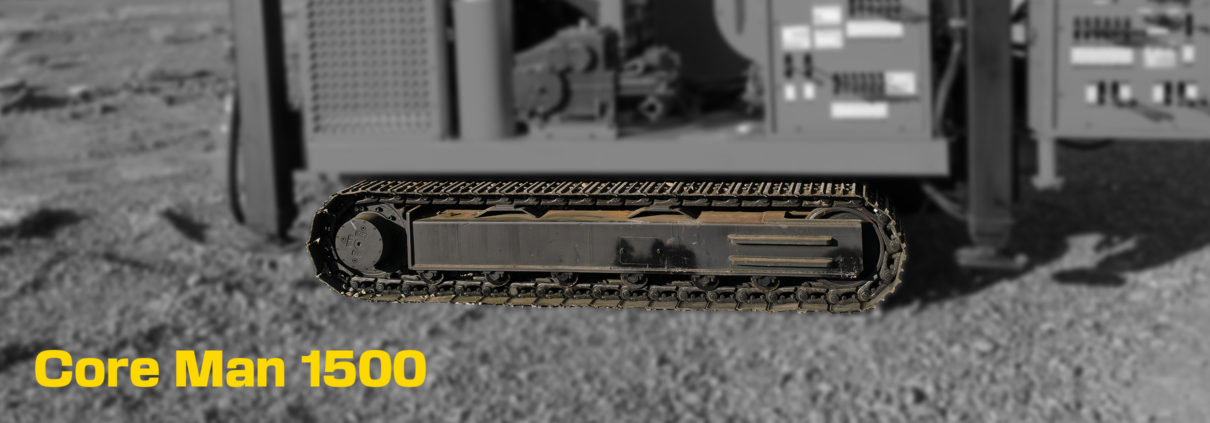

چرخ زنجیر
دستگاه حفاری با شاسی یکپارچه و مقاوم ساخته شده است؛ ورقهای ضخیم پس از خمکاری و برش دقیق، ساختاری مستحکم ایجاد کردهاند که در طول زمان دچار تغییر شکل یا ضعف نمیشود. این استحکام، پایهای مطمئن برای عملیات سنگین در محیطهای معدنی فراهم میآورد.
حرکت دستگاه بر پایه چرخهای زنجیری با الگوی کاترپیلار انجام میشود؛ الگویی که تعادل دستگاه را در زمینهای ناهموار حفظ کرده و امکان حرکت در شیبهای معدنی را فراهم میسازد. سرعت جابجایی دستگاه حدود ۲.۵ کیلومتر بر ساعت است و توانایی صعود در شیبهای تا ۳۰ درجه را دارد. این ویژگیها باعث میشود دستگاه در شرایط دشوار معدنی، بدون افت عملکرد و با ثبات کامل حرکت کند.
| چرخ زنجیر | سرعت حرکت | km/h | 2.5 |
| شیب حرکت | درجه | 30 |

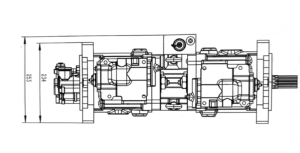

پمپ اصلی هیدرولیک
در قلب سیستم هیدرولیک دستگاه، پمپهای ژاپنی با کیفیت بالا قرار گرفتهاند. این پمپها بهعنوان منبع اصلی فشار و جریان روغن، وظیفه دارند انرژی لازم را برای حرکت دکل، سیستمهای کنترلی و بخشهای متحرک فراهم کنند.
انتخاب پمپ ژاپنی به دلیل ویژگیهای زیر انجام شده است:
- استحکام مکانیکی بالا در برابر فشارهای سنگین عملیاتی
- طول عمر قابل قبول و پایدار در پروژههای طولانیمدت
- عملکرد دقیق و یکنواخت حتی در شرایط سخت معدنی
- کاهش استهلاک و هزینههای نگهداری بهواسطه طراحی استاندارد و کیفیت ساخت
این پمپها تضمین میکنند که دستگاه در تمامی مراحل حفاری، با قدرت و دقت بالا عمل کرده و اپراتور بتواند به عملکردی مطمئن و پایدار اتکا کند.
| مدل پمپ | k3v140/112 |
| حداکثر دبی پمپ | 220 L |
| حداکثر فشار پمپ | 31.5mpa |
وینچ وایرلاین
| ظرفیت سیم بکسل | 1500m |
| قطر سیم بکسل | 6 |
| قدرت سیم بکسل | 10KN |

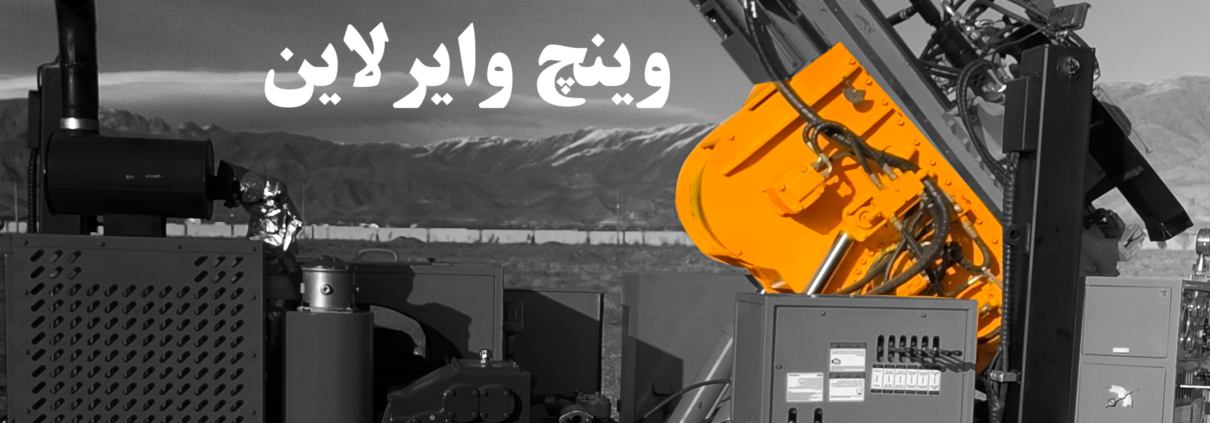

وینچ وایرلاین
وینچ وایرلاین یکی از اجزای کلیدی در دستگاههای حفاری مغزهگیری است که وظیفه بالا و پایین بردن سریع و ایمن لولههای مغزهگیری را بر عهده دارد. این سیستم با طراحی مقاوم و کنترل دقیق، امکان دسترسی به عمقهای زیاد را فراهم کرده و سرعت عملیات نمونهبرداری را بهطور چشمگیری افزایش میدهد.
ویژگیهای اصلی:
- حرکت روان و کنترلشده برای جلوگیری از آسیب به لولهها و نمونهها
- قابلیت کار در عمقهای زیاد با اطمینان از ایمنی عملیات
- کنترل مستقیم توسط اپراتور برای مدیریت سرعت و جهت حرکت
- دوام بالا در شرایط سخت معدنی و پروژههای طولانیمدت
| ظرفیت سیم بکسل | 1500m |
| قطر سیم بکسل | 6 |
| قدرت سیم بکسل | 10KN |
وینچ اصلی
| ظرفیت سیم بکسل | 30m |
| قطر سیم بکسل | 20 |
| قدرت سیم بکسل | 100KN |
نصب وینچ ها در بدنه دکل و امتداد سیم بکسل در راستای قرقره سر دکل جهت کاهش تنش های احتمالی به ساختار دکل

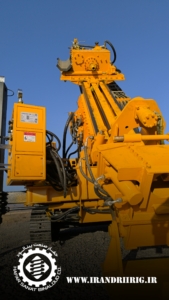

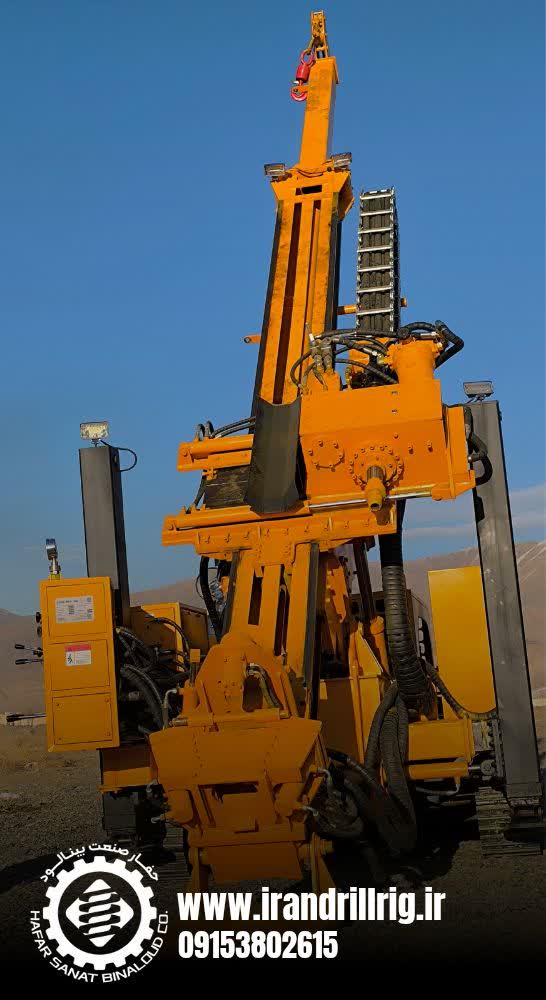

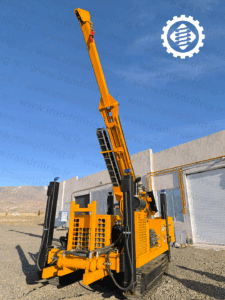

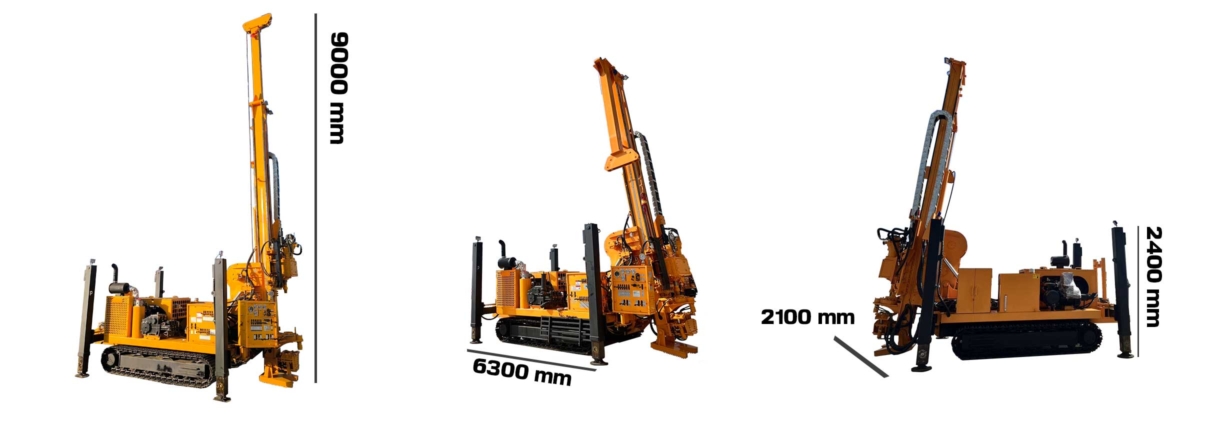

دکل حفاری
| جابه جایی طولی دکل | 1100mm |
| قابلیت زاویه دکل | 45-90 |
| حدکثر فشار پشت سرمته | 10T |
| حداکثر فشار کشش پاورهد | 30T |
| طول کامل دکل | 9m |
| کورس حرکتی پاورهد | 3.6m |
استفاده از ساختار دکل یکپارچه با سیستم جک و همچنین سر دکل جهت خروج راد با طول 6 متر
استفاده از 4 حالت ترکیبی سرعت با استفاده از چرخ دنده و قابلیت مدار هیدرولیک در سرعت چرخش پاورهد بدون پیچیدگی گیربکس.
خنک کن روغن پاورهد توسط آب در گردش در ساختار بدنه اصلی پاورهد کاهش دما حین حفاری
|

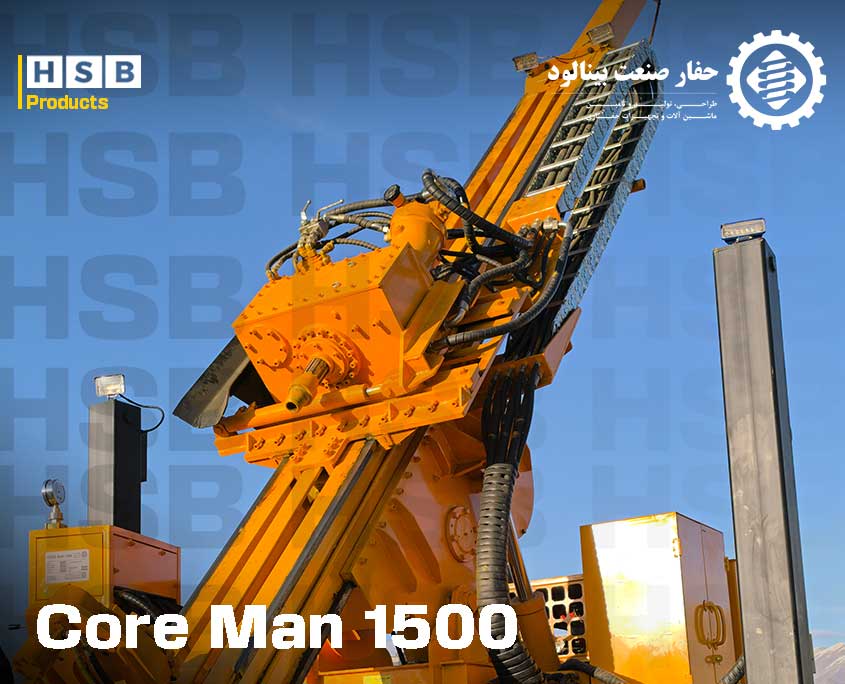

پاورهد |
سرعت دوران | RPM | 150-1100 |
| گشتاور | N.m | 700-6000 | |
| قطر حفاری | mm | BQ-PQ | |
| توان بالابری | T | 30 | |
| فشار سرمته | T | 10 |

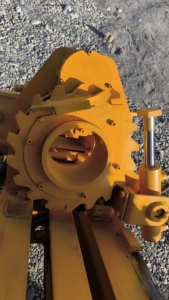

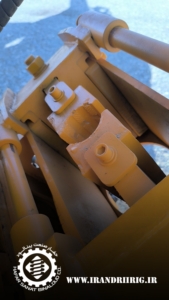

راد بازکن
بهره وری از راد بازکن بر روی کلپ اصلی دستگه جهت افزایش طول عمر رادها و بازکردن راد ها بصورت هیدرولیک

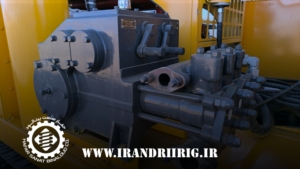

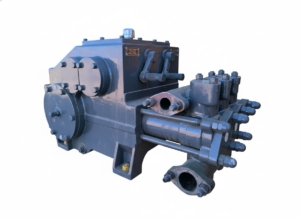

پمپ گل حفاری
پمپ گل در این دستگاه، با گیربکس چندسرعته طراحی شده تا اپراتور بتواند فشار و سرعت جریان آب را متناسب با شرایط حفاری تنظیم کند. این انعطافپذیری باعث میشود عملیات در لایههای مختلف زمین با دقت و کنترل بیشتری انجام شود.
کنترل فشار آب از طریق پنل کاربری در دسترس اپراتور صورت میگیرد؛ بنابراین تنظیمات بهصورت سریع و ایمن انجام شده و دستگاه در شرایط سخت معدنی هم عملکردی پایدار دارد. ترکیب گیربکس چندسرعته و پنل کنترلی، این پمپ را به یک بخش کلیدی در افزایش کارایی و ایمنی عملیات حفاری تبدیل کرده است.
| حداکثر جریان در دقیقه | mpa | 250/9 |

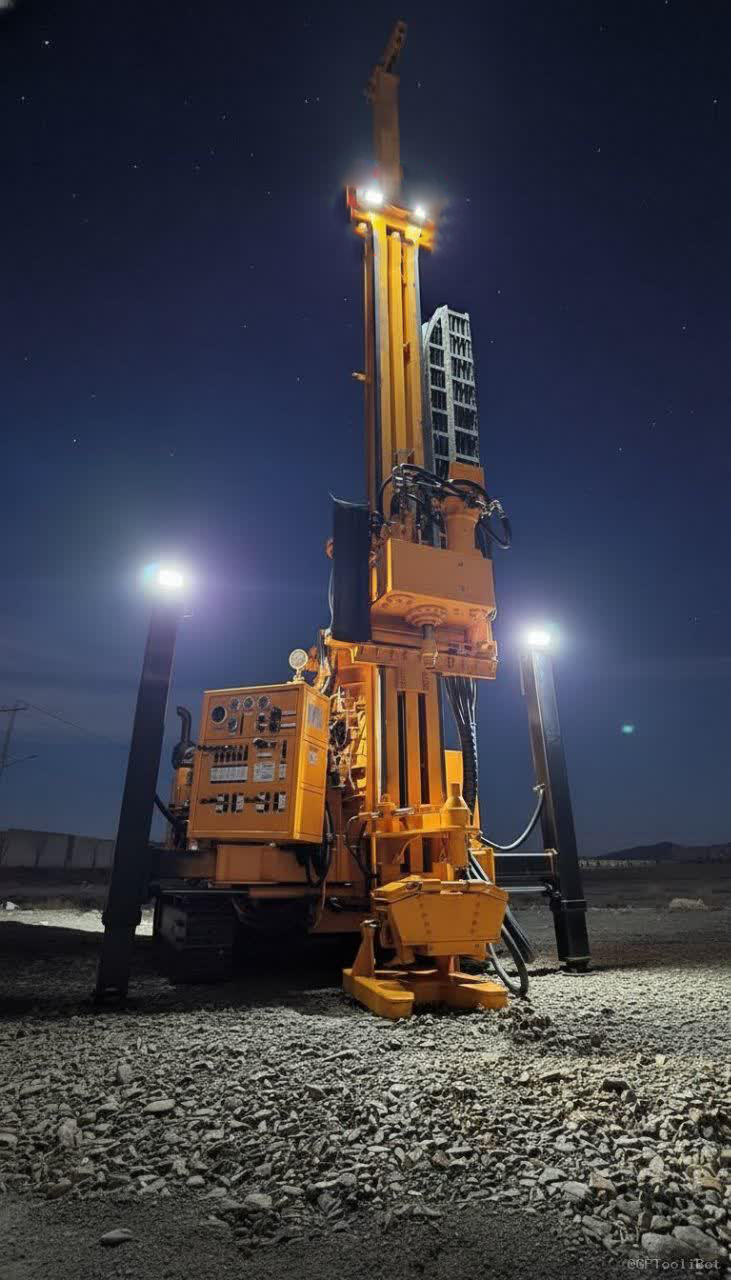

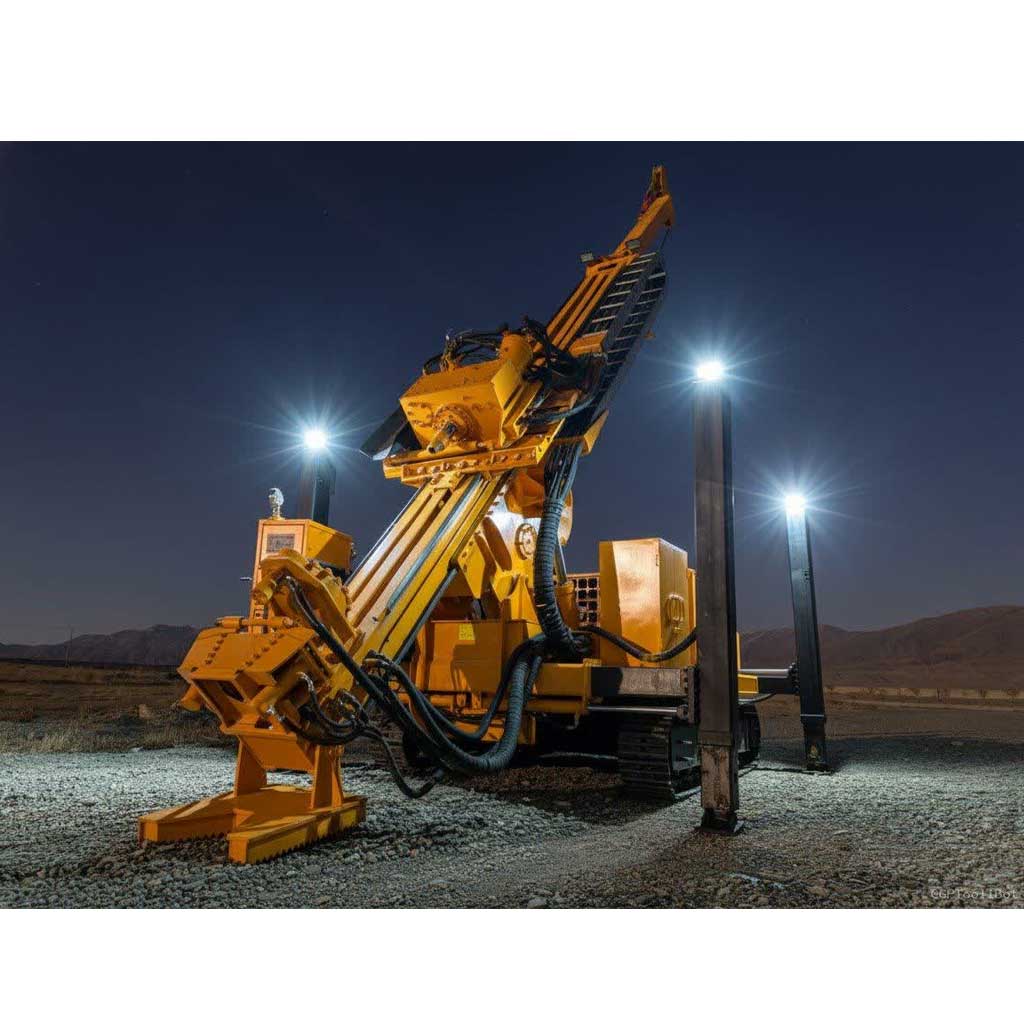

روشنایی
سیستم روشنایی دستگاه حفاری با طراحی مقاوم و پرقدرت، دید کافی اپراتور را در شرایط شب و محیطهای کمنور فراهم میکند. وجود این سامانه، ایمنی عملیات و دقت در کنترل تجهیزات را در شرایط حساس معدنی تضمین مینماید.

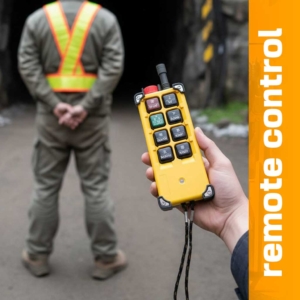

ریموت کنترل
استفاده از ریموت کنترل جهت جابجایی چرخ زنجیر جهت اشراف اپراتور به اطراف دستگاه حین حرکت در راه های باریک و کم عرض معدنی

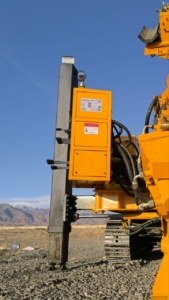

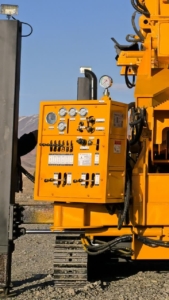

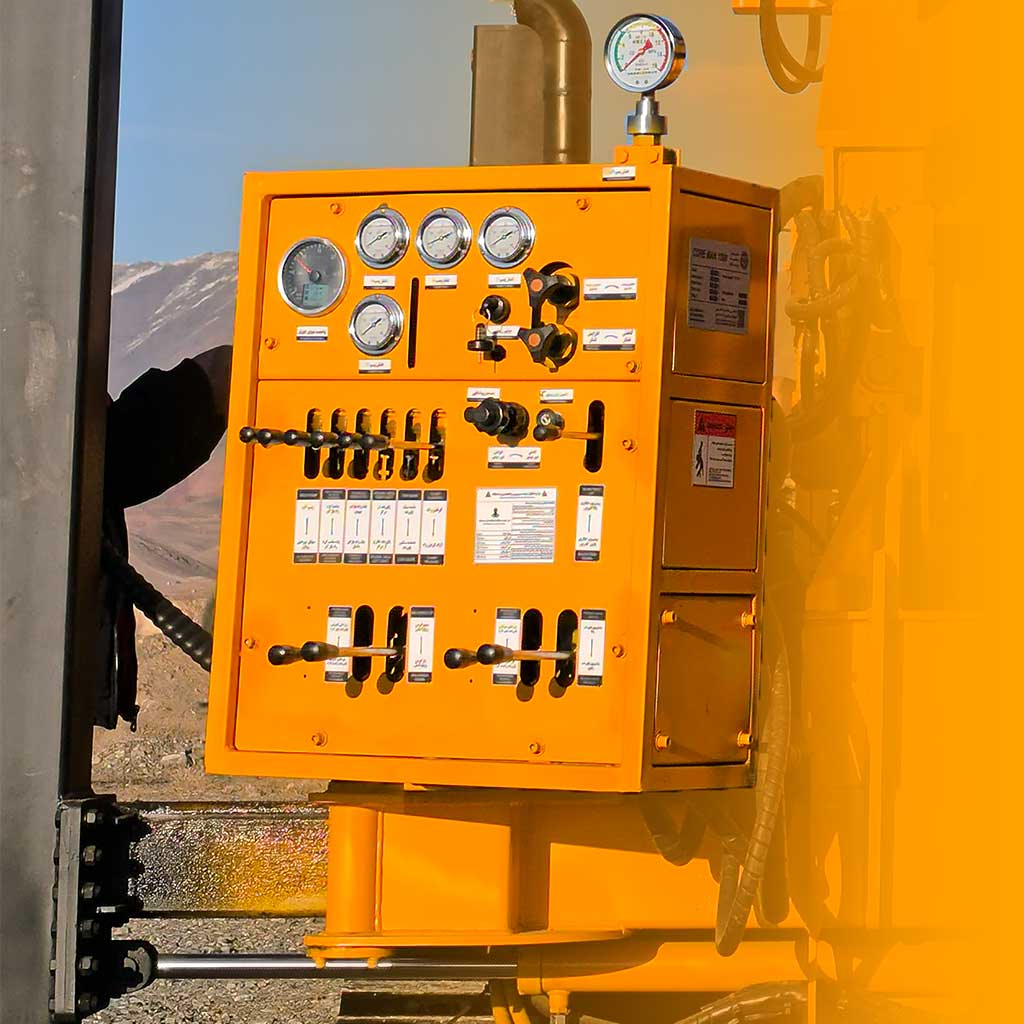

کنترل پنل
کنترل پنل با قابلیت جابجایی جهت سهولت اپراتور به گمانه حفاری
