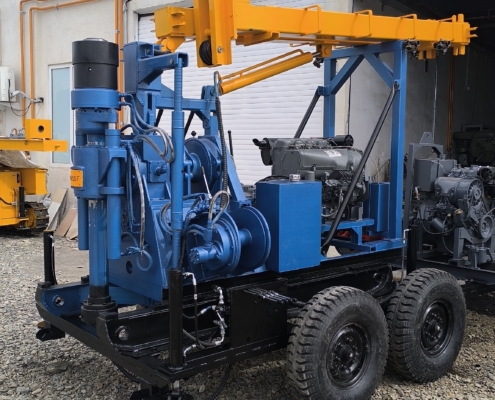

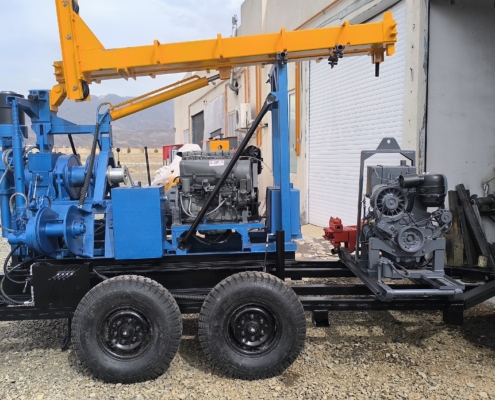

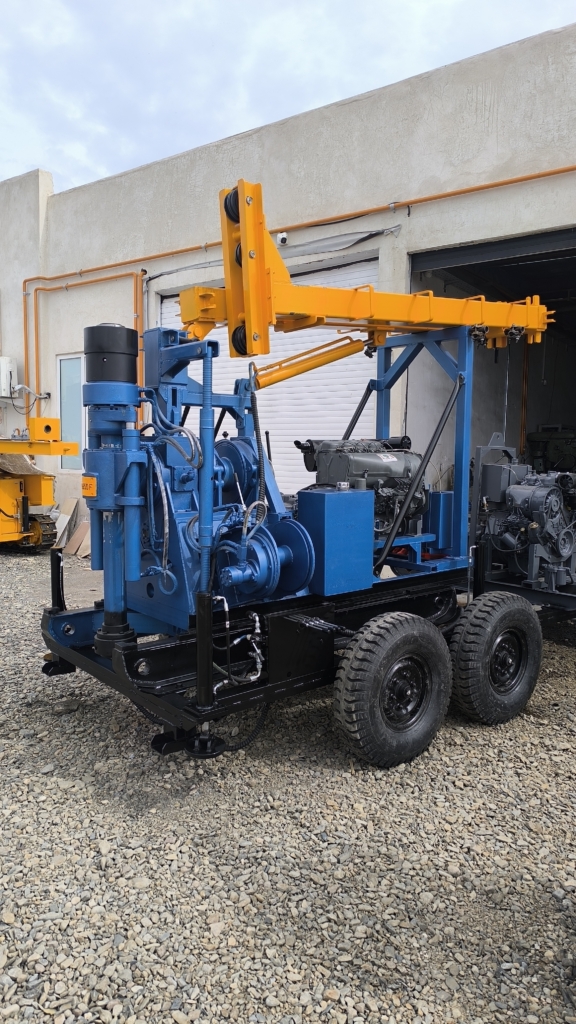

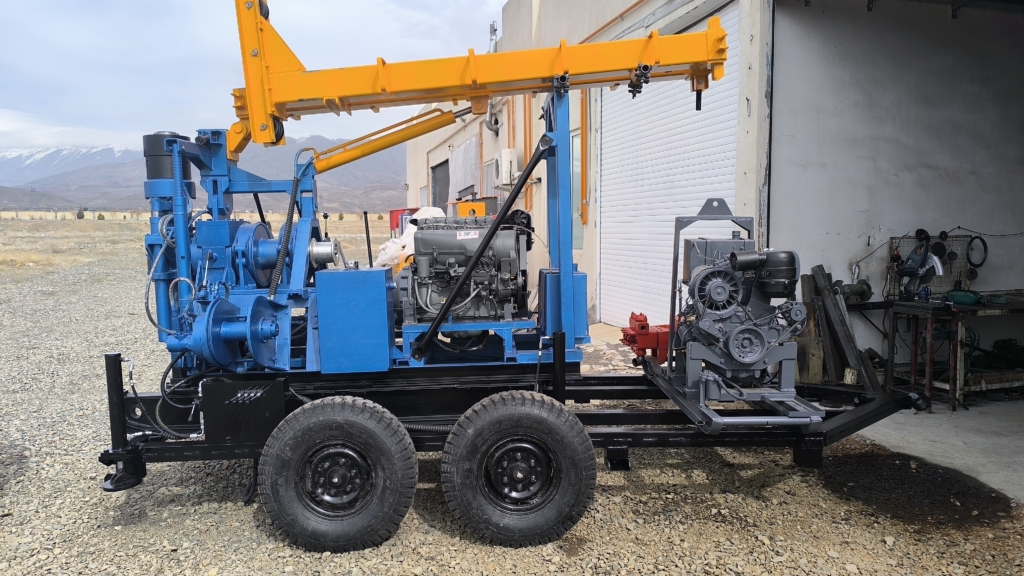

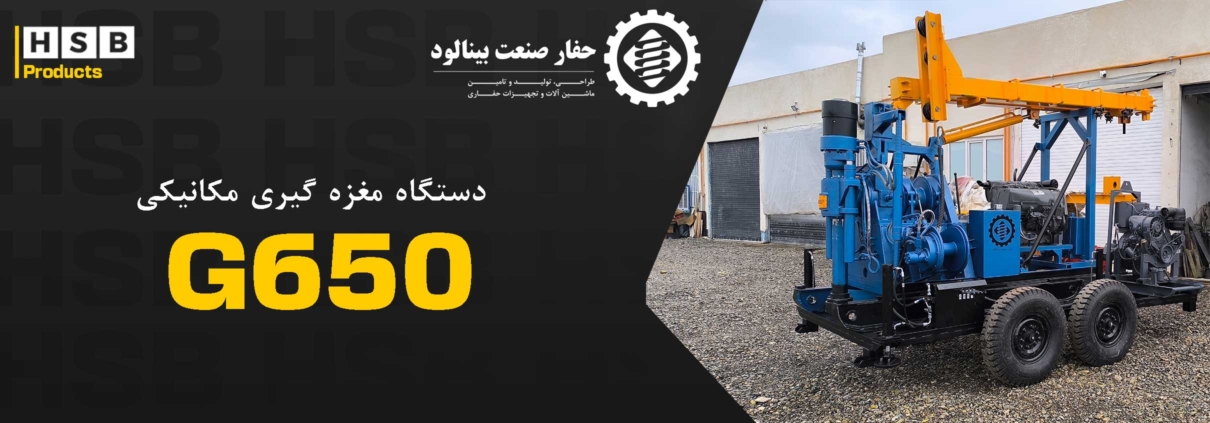

دستگاه حفاری مغزه گیری مکانیکی G650F

دستگاه مغزه‌گیری G650F که به‌طور ویژه برای حفاری‌های اکتشافی، ژئوتکنیکی و پروژه‌های عمرانی طراحی شده است. این دستگاه با بهره‌گیری از سیستم‌های هیدرولیکی و مکانیکی بهینه، امکان حفاری دقیق و پایدار را در شرایط سخت عملیاتی فراهم می‌کند.

دستگاه G650F دارای عمق حفاری ۴۰۰ متر بوده و امکان مغزه‌گیری در سایزهای HQ و NQ را فراهم می‌کند. این دستگاه به موتور هواخنک ۴ سیلندر دویتس مجهز است که با توان ۳۶ کیلووات (Kw)، نیروی مورد نیاز سیستم‌های حفاری و هیدرولیکی را تأمین می‌کند.

ویژگی‌های برجسته دستگاه G650F

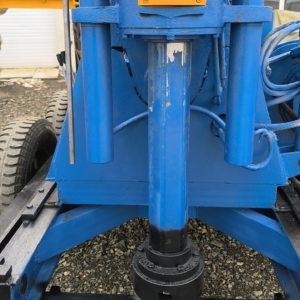

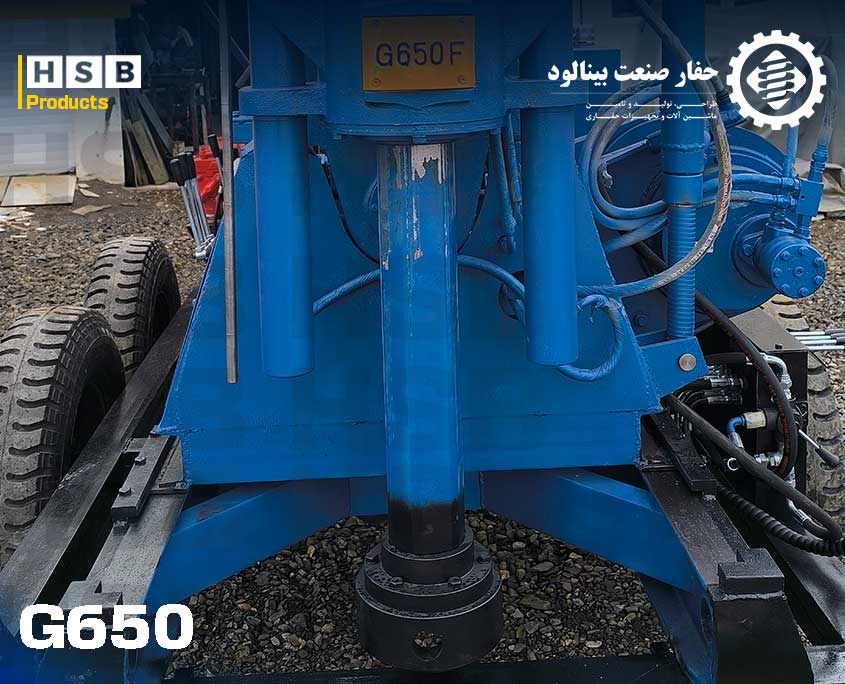

1. اسپیندل قدرتمند:

برای حفاری پایدار و تنظیم دقیق سرعت دوران

    2.  سیستم کنترل هیدرولیکی:

افزایش دقت در کنترل فرآیند حفاری و افزایش طول عمر ابزار

3. گیربکس قدرتمند چند سرعته:

انتقال نیرو مؤثر و کاهش استهلاک قطعات

4. چوک هیدرولیک و مکانیکی:

ایمنی بیشتر و افزایش سرعت عمل در باز و بسته کردن رادها

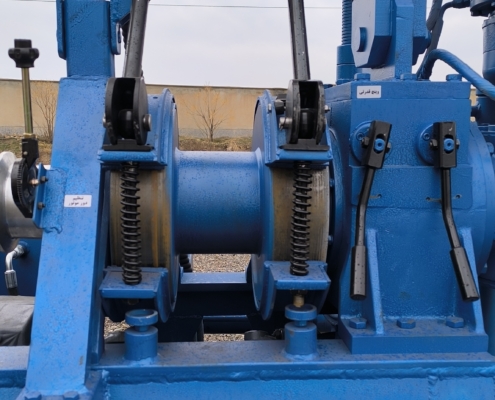

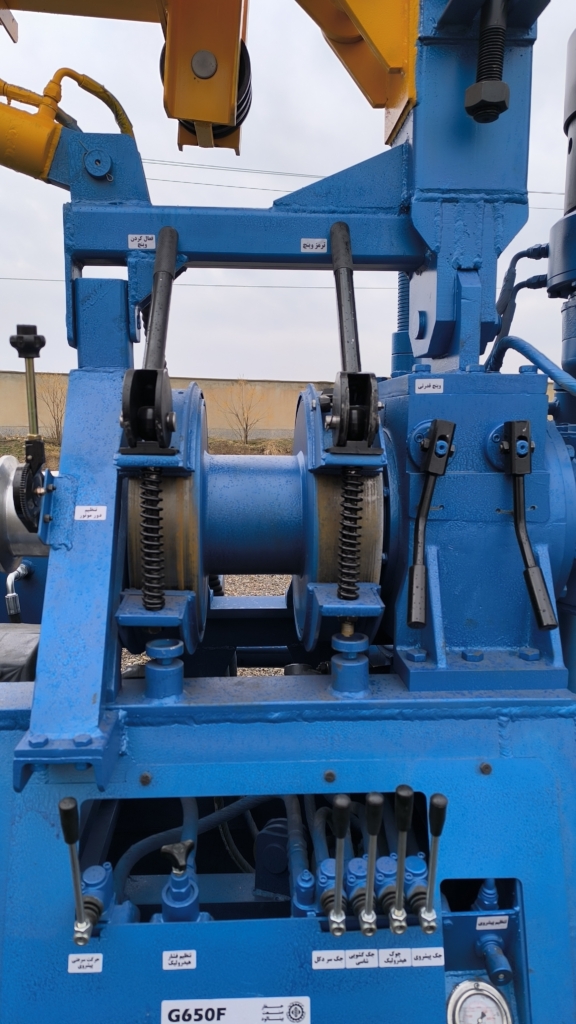

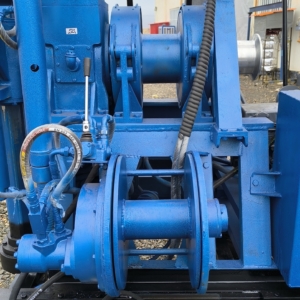

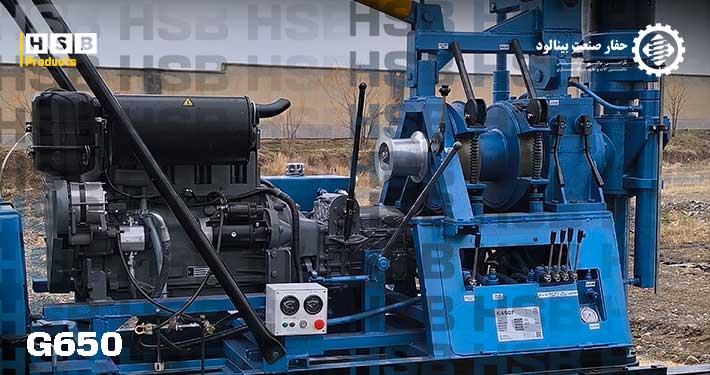

5. وینچ وایرلاین و وینچ اصلی:

سرعت عمل خروج مغزه حفاری و جابجایی ابزار حفاری با وینچ اصلی

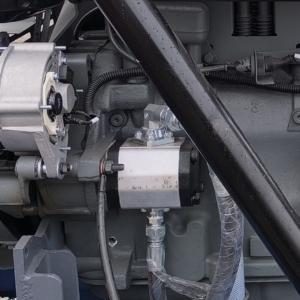

6. پمپ روغن هیدرولیک آلومینیومی دنده‌ای:

عملکرد بهینه در تأمین فشار مورد نیاز سیستم هیدرولیک

این دستگاه با وزن ۲۳۰۰ کیلوگرم و طراحی کامپکت و مستحکم، انتقال و جابه‌جایی آسان را امکان‌پذیر کرده و با استفاده از سیستم‌های  کنترل فشار و جریان هیدرولیک، بالاترین سطح کارایی و عملکرد را در عملیات حفاری مغزه‌گیری  ارائه می‌دهد.

اجزای اصلی دستگاه و نقش هر بخش
شاسی و ساختار اصلی : تحمل وزن کل دستگاه، استقرار پایدار و انتقال نیروهای حفاری.
سیستم هیدرولیک : تأمین نیروی محرک تمامی جک‌ها، سیستم پیشروی از طریق پمپ‌ هیدرولیکی.
سیستم پیشروی : استفاده از دو جک هیدرولیک در دو طرف اسپیندل .
سیستم دیزل و برق: تأمین انرژی دستگاه و کنترل برق 12ولت شامل روشنایی، استارت موتور .

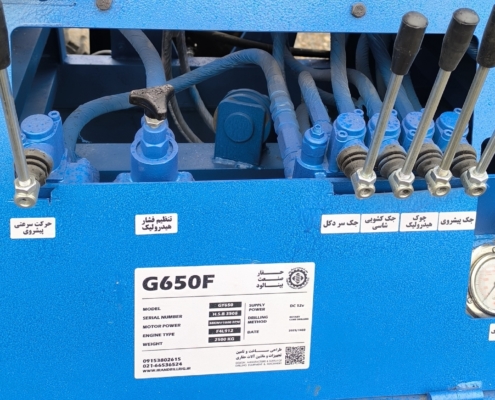

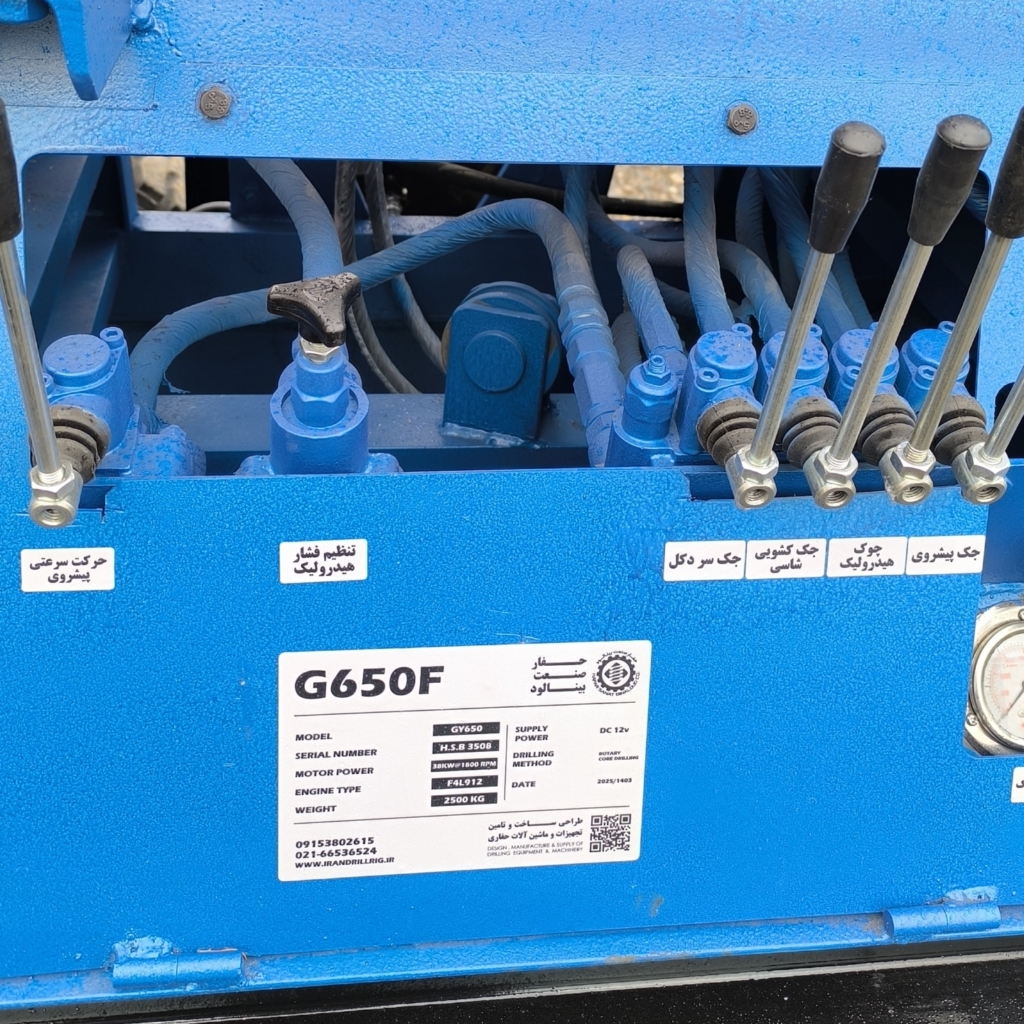

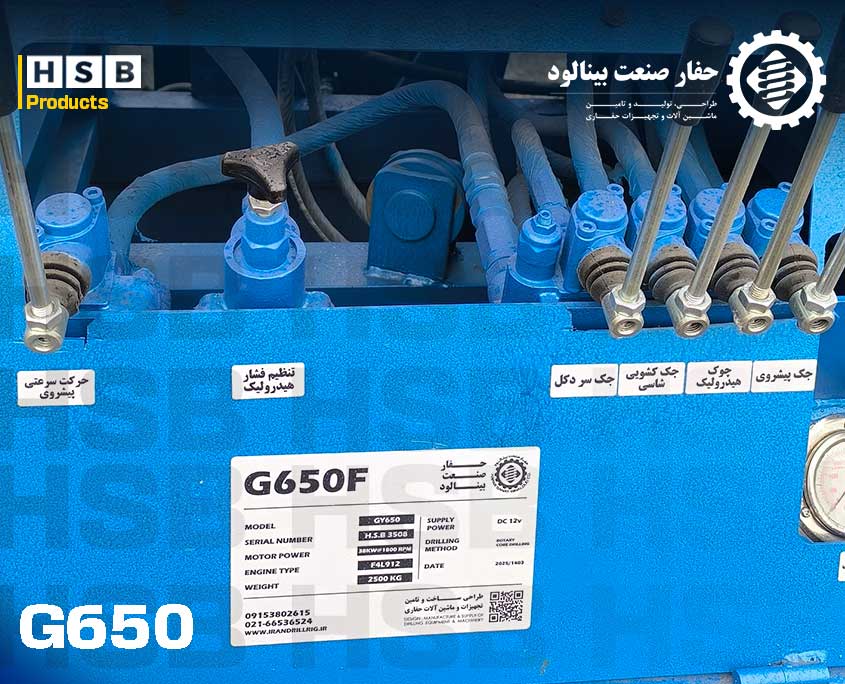

کنترل پنل اپراتور : فرمان دهی به اجزا دستگاه برای کنترل عملکردهای حفاری، فشار هیدرولیک، استقرار و جابجایی.

جدول مشخصات فنی

عمق حفاری M 400
پاورهد چرخش راستگرد 65, 117, 201, 309, 440, 187, 338, 582,894, 1273
چرخش چپگرد 150
کورس حرکتی پاورهد mm 600
قدرت برگشتی پاورهد KN 80
قدرت حرکتی پاورهد KN 60
حداکثر گشتاور خروجی پاورهد N.m 3435
قطر حفاری mm NQ HQ
سرعت تک طناب در طبلک m/s 0.43, 0.78, 1.35, 2.08, 2.95
حداکتر قدرت کششی  وینچ اصلی KN 33
قطر و طول قرقره m ᶲ15*90
طول حرکتی کشویی mm 400±10
بیشترین فاصله از گمانه mm 250
مدل پمپ روغن هیدرولیک پمپ آلومنیوم دنده ای
دبی پمپ روغن هیدرولیک Lit/Min 32
فشار پمپ روغن هیدرولیک Mpa 16
سرعت دوران پمپ روغن هیدرولیک RPM 1500

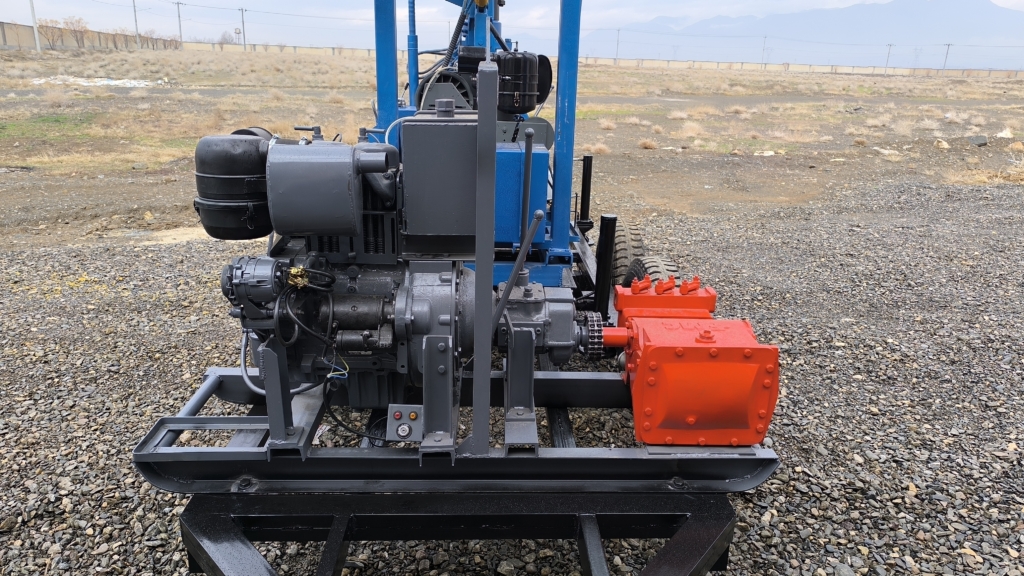

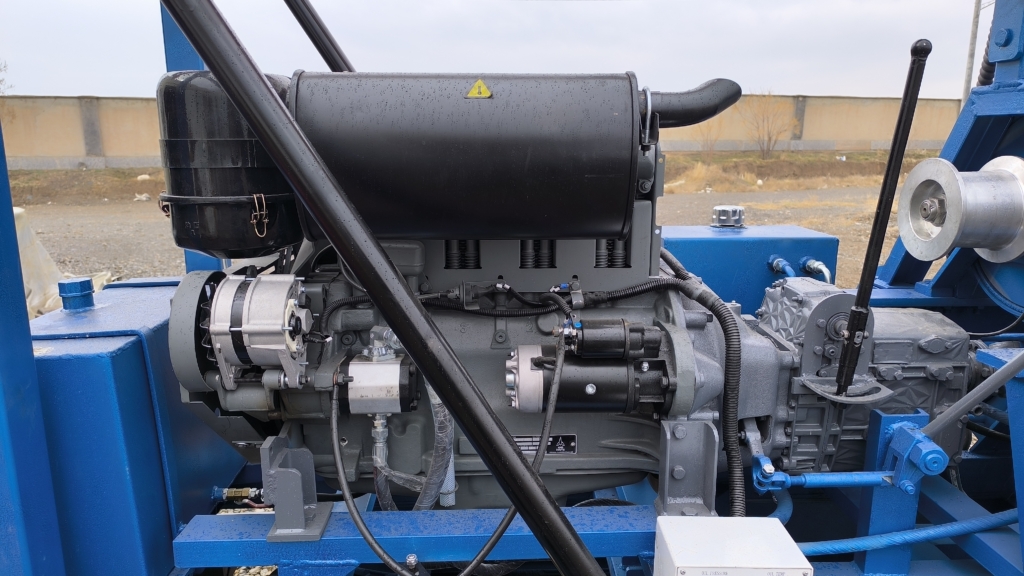

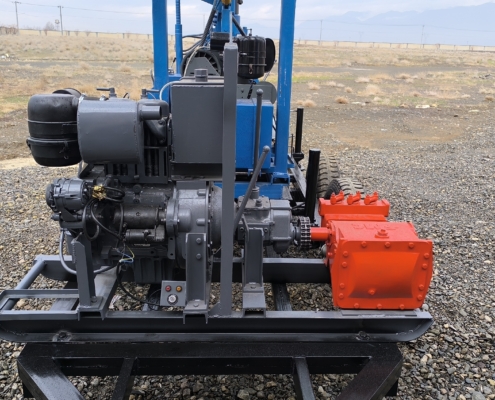

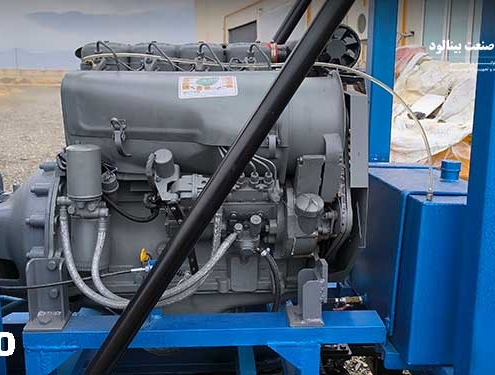

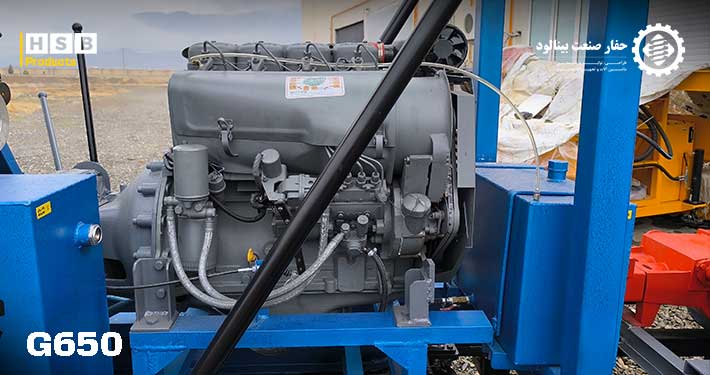

مدل موتور دیزل دویتس چهار سیلندر هوا خنک
قدرت KW 36
دوران RPM 1200
وزن دستگاه KG 2300
ابعاد عملیاتی mm 2800*1140*7800
ابعاد حمل و نقل mm 2800*1140*2350
