دستگاه حفاری گردش معکوس RCMAN400
دستگاه RC Man طراحی شده توسط شرکت مهندسی حفار صنعت بینالود، به‌عنوان یک دستگاه حفاری پیشرفته، یک انقلاب در فرآیندهای حفاری به روش RC (Reverse Circulation) ایجاد کرده است. این دستگاه با استفاده از تکنولوژی‌های نوین و اجزای با کیفیت بالا، کارایی فوق‌العاده‌ای در پروژه‌های اکتشافی معدنی و حفاری‌های صنعتی دارد. با ویژگی‌هایی که به‌طور ویژه برای کاهش هزینه‌ها، افزایش سرعت و بهبود دقت حفاری طراحی شده‌اند، دستگاه RC Man به یکی از گزینه‌های ایده‌آل برای پروژه‌های بزرگ و مقیاس‌پذیر تا عمق 400 متر تبدیل شده است. در ادامه به بررسی ویژگی‌ها و اجزای اصلی این دستگاه می‌پردازیم.

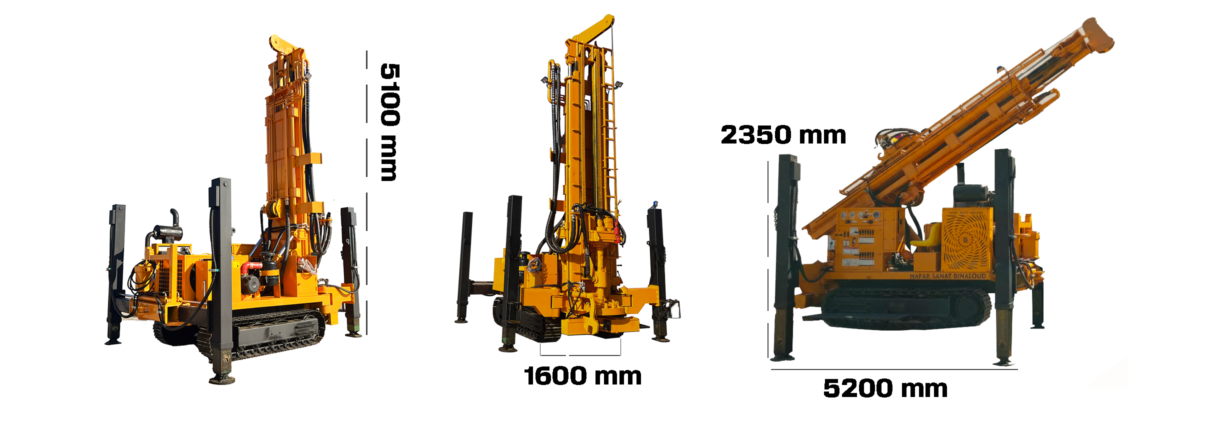

ویژگی‌های برجسته دستگاه RC Man

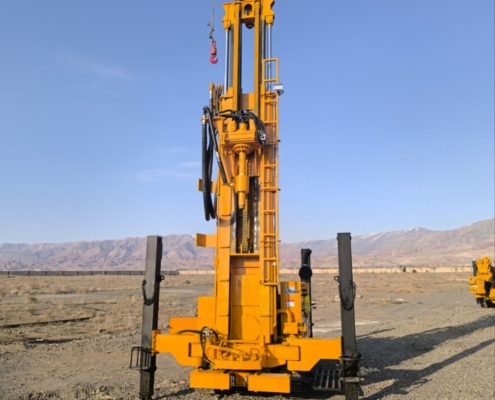

- دکل کشویی با جک‌های هیدرولیک قدرتمند:
دستگاه RC Man دارای دکل کشویی است که به‌واسطه دو جک هیدرولیک قدرتمند، قادر است کشش راد را تا 25 تن فراهم کند. این ویژگی به دستگاه این امکان را می‌دهد که عملیات حفاری را در عمق‌های بیشتری انجام دهد و همچنین سرعت و دقت حفاری را در شرایط سخت افزایش دهد. به‌طور خاص، این قابلیت برای حفاری‌های عمیق بسیار مناسب است.

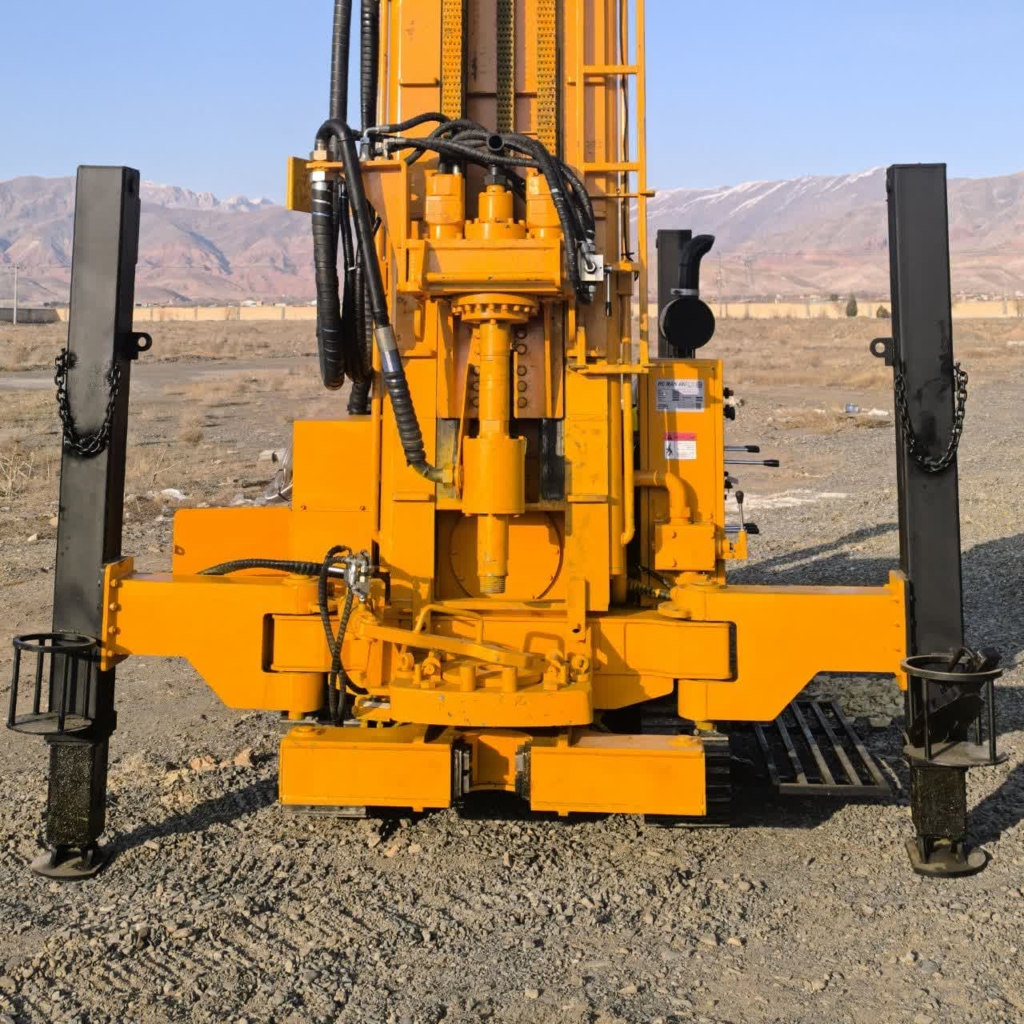

2. سیستم بارگیری خودکار با جک‌های لولایی استقرار
یکی دیگر از ویژگی‌های منحصربه‌فرد این دستگاه، سیستم بارگیری خودکار آن است که به‌وسیله جک‌های لولایی استقرار کنترل می‌شود. این ویژگی باعث می‌شود که نیازی به جرثقیل مجزا و باربرداری دستگاه نباشد و فرآیند بارگیری و انتقال دستگاه حفاری به سادگی انجام پذیرد.
3. سریع‌ترین و کم‌هزینه‌ترین روش حفاری
یکی از بزرگ‌ترین مزایای دستگاه RC Man، سرعت بالا و هزینه کم حفاری است. این دستگاه نسبت به روش‌های دیگر مانند مغزه‌گیری (Diamond Core Drilling) سرعت حفاری بسیار بیشتری دارد و همچنین نیاز به منابع کمتری (مانند آب) دارد. این ویژگی‌ها باعث می‌شود که دستگاه RC Man برای پروژه‌های بزرگ، گزینه‌ای مقرون‌به‌صرفه و کارآمد باشد. آب مورد نیاز صرفا در مواقع ریزشی بودن ساختار زمین و همچنین استفاده از تزریق فوم حفاری مورد نیاز خواهد بود.
مزایای روش حفاری RC
- شروع سریع پروژه‌های اکتشافی
در پروژه‌های اکتشافی معدنی، به‌ویژه در مراحل ابتدایی، نیاز به شروع سریع حفاری جهت دستیابی به اطلاعات اولیه از ذخایر معدنی ضروری است. روش حفاری معکوس RC این امکان را فراهم می‌آورد تا عملیات حفاری به‌سرعت آغاز شده و پیشرفت کند. تجهیز کارگاه عموما در انواع مختلفی از حفاری زمان بر و هزینه بر خواهد بود.
- حفاری تا عمق‌های بزرگ (200 متر و حتی 400 متر)
دستگاه RC Man قادر است حفاری تا عمق 200 متر را انجام دهد و در شرایط خاص، قادر است حفاری‌های عمیق‌تر از 400 متر را نیز انجام دهد. این ویژگی دستگاه، به‌ویژه در پروژه‌های اکتشافی معدنی و ارزیابی ذخایر و در دسترس نبودن منابع دیگر حفاری، اهمیت ویژه‌ای دارد.
- افزایش دقت و کاهش گمانه‌ها
در پروژه‌های اکتشافی معمولاً از روش های حفاری مختلف برای دستیابی به نتایج دقیق اکتشافی استفاده می‌شود. در اصول اکتشافی، از هر چهار گمانه اکتشافی، سه گمانه برای حفاری RC و یک گمانه برای مغزه‌گیری اختصاص می‌یابد. این تقسیم‌بندی به افزایش دقت و کاهش هزینه‌های پروژه کمک می‌کند.
- دقت بالا در عیار سنجی
در پروژه‌های عیار سنجی، به‌ویژه در ذخایری چون سنگ آهن و طلا و مس و سایر کانسار های فلزی که نیاز به حفاری دقیق و قابل اعتماد دارند، دستگاه RC Man به‌طور خاص طراحی شده است تا با استفاده از نمونه‌برداری دقیق، نتایج قابل‌اعتماد و با دقت بالا در اندازه‌گیری عیار به‌دست آید. این دقت به حدی است که حتی نمونه‌های غبار در داست کالکتور (Dust Collector) دستگاه نیز مورد آزمایش قرار می‌گیرند.
- عدم نیاز به آب
یکی از مزایای منحصربه‌فرد دستگاه RC Man، عدم نیاز به آب برای عملیات حفاری است. در مناطقی که منابع آبی محدود است، این ویژگی باعث کاهش هزینه‌ها و استفاده بهینه از منابع می‌شود. در محدوده های معدنی با توجه به دور بودن از منابع آبی بعضا حفاری مغزه گیری با محدودیت های خاص مواجه شده و چالش بزرگی برای عملیات اکتشافی به دنبال خواهد داشت.
اجزای اصلی دستگاه RCMAN

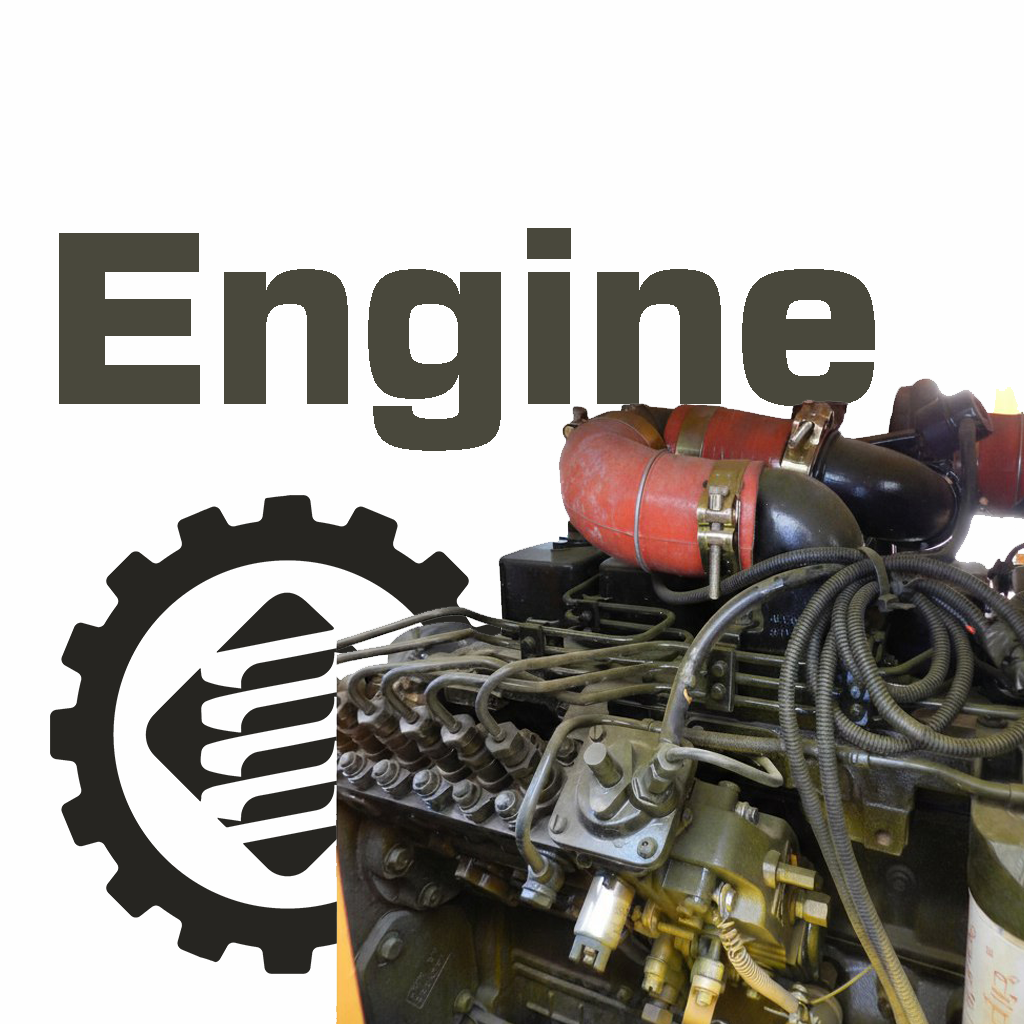

استفاده از موتور کامینز نسل دو قدرتمند و غیر برقی جهت سازگاری با گازوئیل و خدمات پس از فروش داخل ایران
| مدل | CUMMINS QSB.6CTA8/3-C260 |
| قدرت | 194KW/260HP |
| دور در دقیقه | 2200RPM |

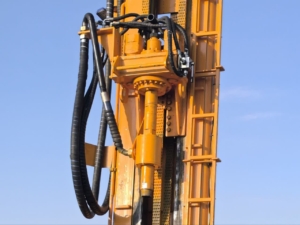

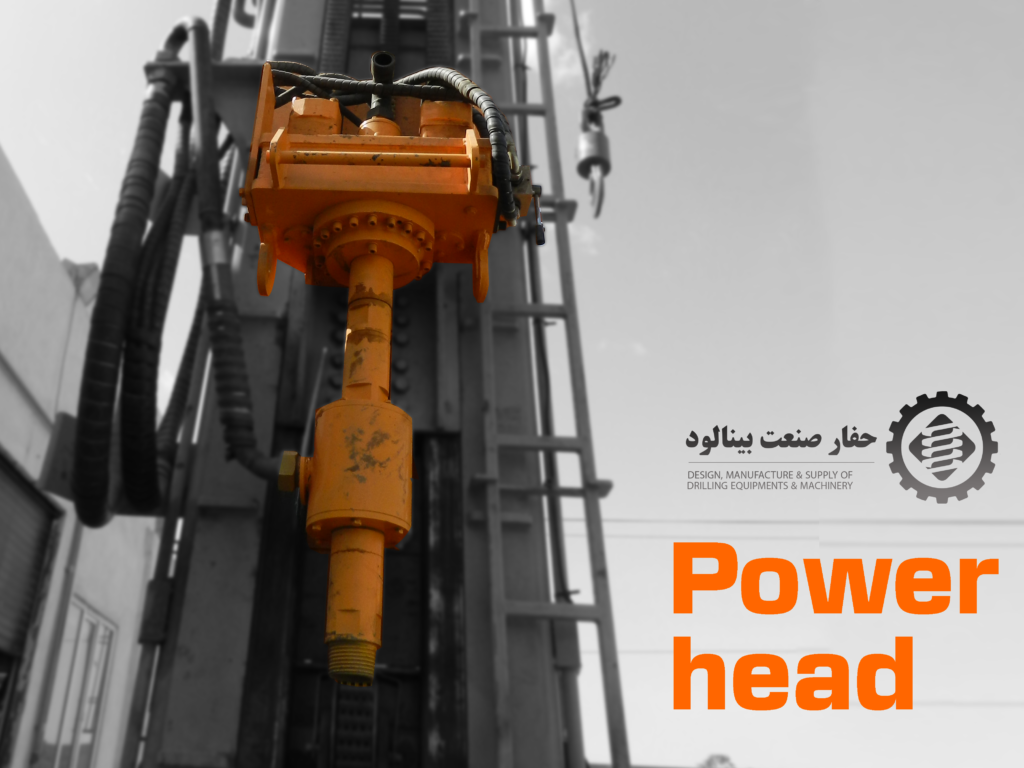

پاورهد
پاورهد این دستگاه، که به‌طور ویژه طراحی شده، دارای گشتاور بالا و طول عمر طولانی است. این بخش دستگاه به حفاری با سرعت بالا و دقت زیاد کمک می‌کند.
| هیدروموتور اربیتالی | موتور |
| 120rpm | سرعت چرخش |
| 12000N.m | حداکثر گشتاور |
| 180KG | وزن |

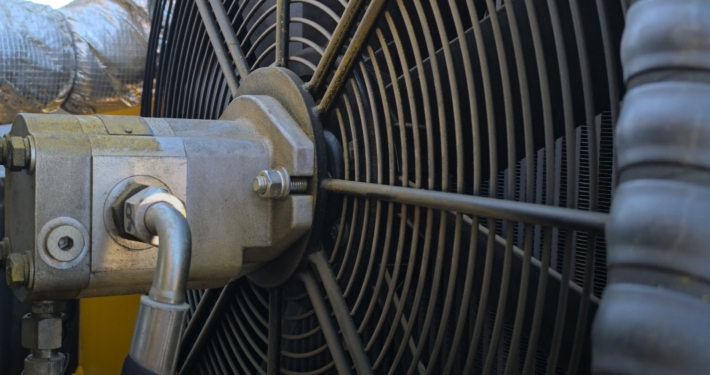

رادیاتور مستقل
رادیاتور دستگاه برای کنترل دمای روغن هیدرولیک طراحی شده است. این سیستم با استفاده از فن خنک کن ، دمای روغن را در محدوده بهینه حفظ می‌کند تا از آسیب به سیستم جلوگیری شود.
| رادیاتور هیدرولیک | 70*100 CM |
چرخ زنجیر
استفاده از شاسی بسیار قوی و بخش های یکپارچه خم و برش ورق با ضخامت مناسب جهت استحکام شاسی در مرور زمان و استفاده از چرخ زنجیر با الگوی کاترپیلار جهت تعادل و حرکت در شیب معدنی بسیار حائز اهمیت می باشد.
| چرخ زنجیر | سرعت حرکت | km/h | 2.5 |
| شیب حرکت | درجه | 30 |
پمپ هیدرولیک
دستگاه RC Man از پمپ هیدرولیک پیستونی استفاده می‌کند که می‌تواند دبی و فشار روغن هیدرولیک را بر اساس نیازهای مختلف عملیات حفاری تنظیم کند. این پمپ به‌خوبی کارایی دستگاه را در شرایط مختلف حفاری بهینه می‌سازد.
| سیستم هیدرولیک | |
| 100 | پمپ اول هیدرولیک |
| 100 | پمپ دوم هیدرولیک |
| 64 | پمپ سوم هیدرولیک |
| 260 | تانک هیدرولیک |
| رادیاتور روغن ظرفیت متناسب با سیستم | سیستم خنک کاری |
وینچ
| وینچ | |
| 15mm * 30m | سایز کابل |
| 50KN | قدرت کشش |
| 40m/min | سرعت حرکت |

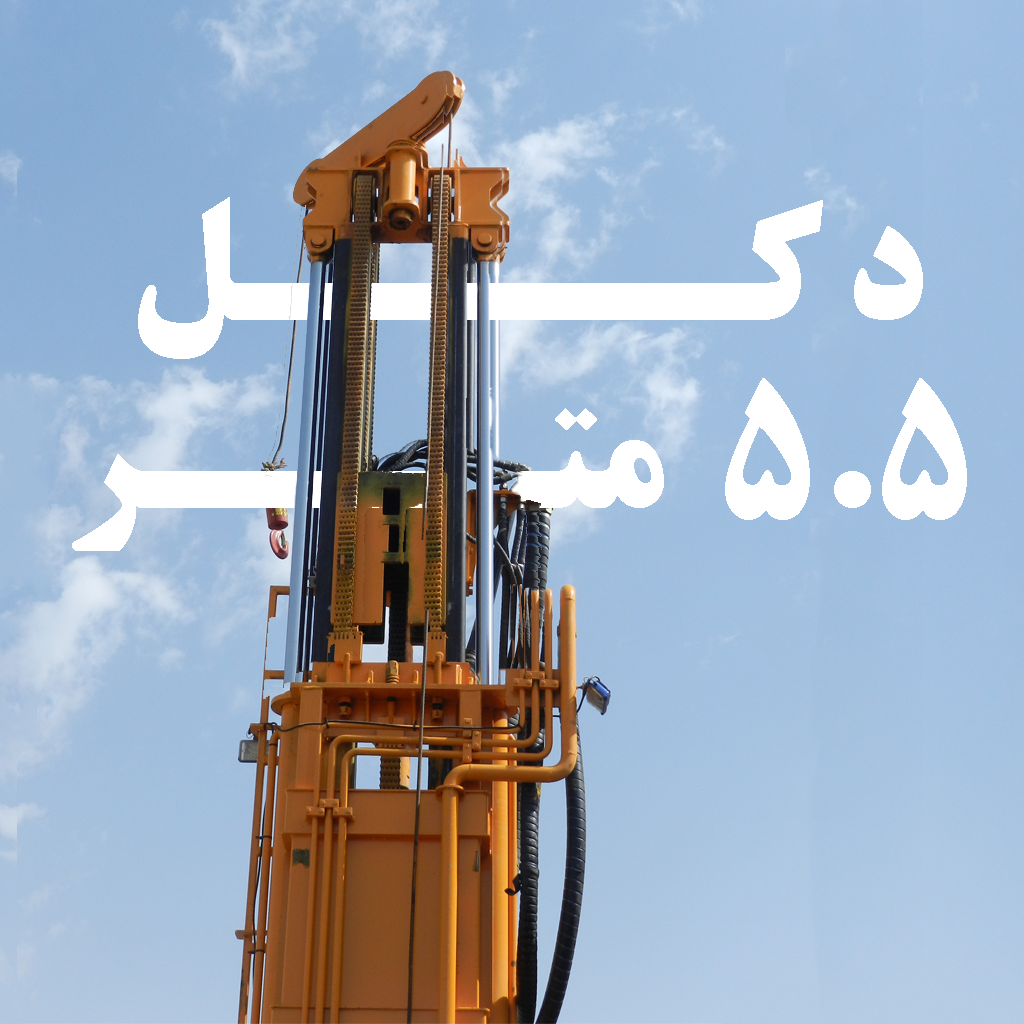

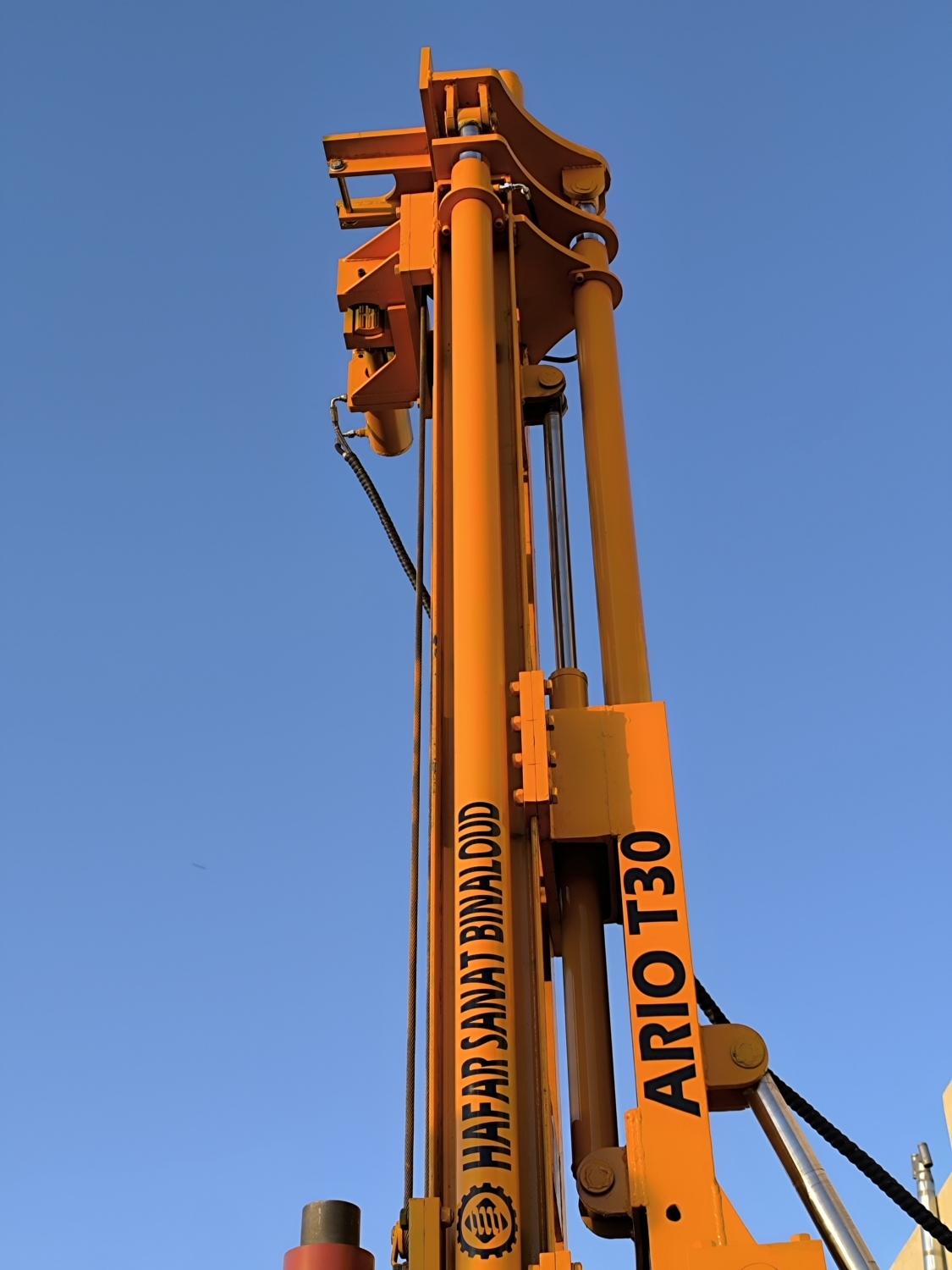

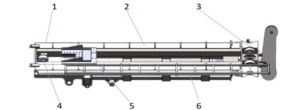

دکل حفاری
| طول کل دکل | 5200mm |
| فشار پشت مته | 50KN |
| قدرت برگشتی | 250KN |
| طول حرکتی | 6600mm |
دکل حفاری دستگاه از اجزای مختلفی مانند فریم‌های خارجی و داخلی، چرخ دنده‌های بالایی و پایینی و سیلندرهای هیدرولیک تشکیل شده است. این دکل به‌واسطه سیستم هیدرولیک قدرتمند، قابلیت حرکت عمودی و زاویه‌ای دقیق را دارد که موجب افزایش دقت حفاری می‌شود.
پمپ فوم
پمپ فوم دستگاه برای کاهش گرد و غبار و تزریق دوغاب در فرآیند حفاری در شرایط ریزشی بودن گمانه استفاده می‌شود که از آلودگی محیط حفاری جلوگیری می‌کند و شرایط عملیات حفاری را بهبود می‌بخشد.

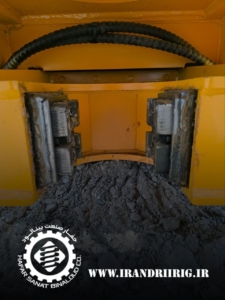

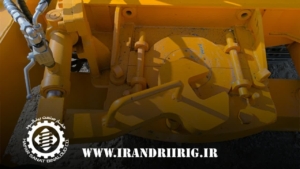

آچار رادبازکن هیدرولیک
رادگیر هیدرولیک
