دستگاه حفاری دریل واگن هیدرولیک آریو DD50

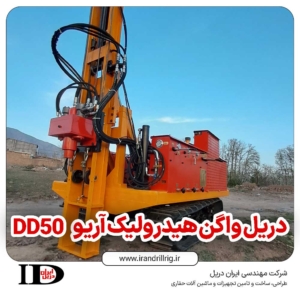

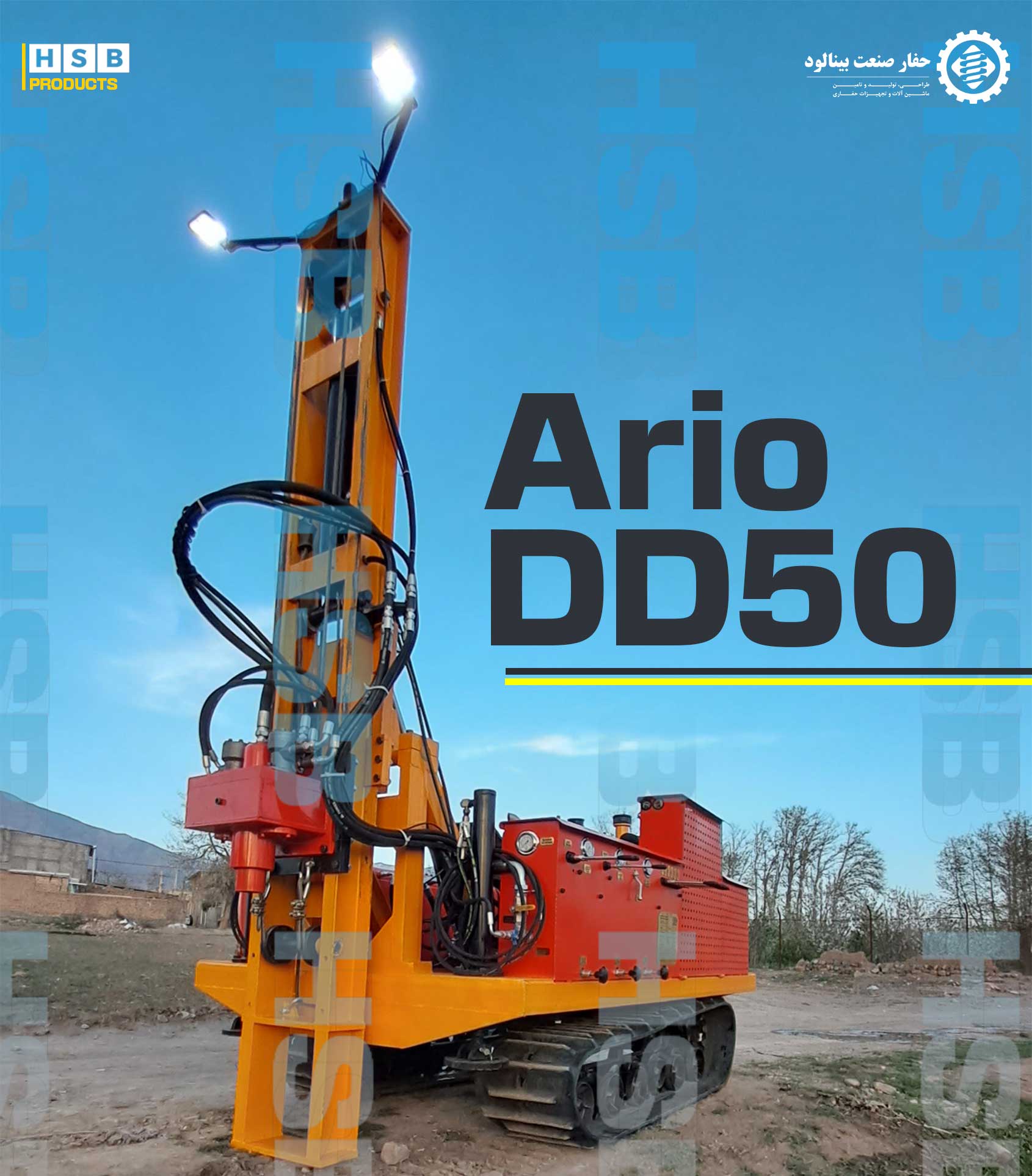

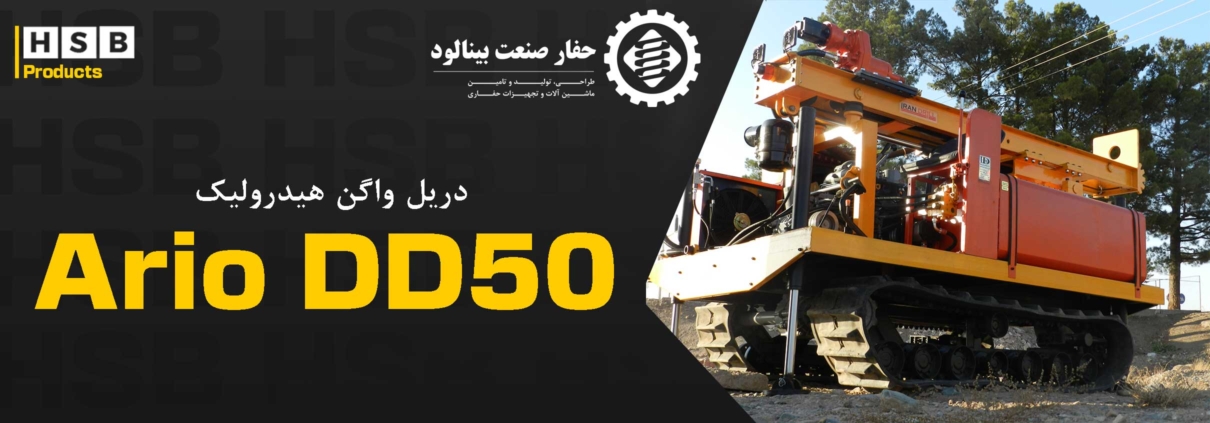

دریل واگن هیدرولیک آریو DD50
محصول جدید طراحی شده توسط شرکت مهندسی ایران دریل یکی از انواع دستگاه های حفاری با یک تفاوت عمده از نظر حرکت و سرعت عمل و قابلیت ویژه امکان چند منظوره بودن آن می باشد .لازم به ذکر است که کلیه اجزا و قطعات این دستگاه توسط تیم مهندسی ایران دریل طراحی شده و امکان سرویس و نگهداری آن در شرایط معدنی و عمرانی به سادگی امکان پذیر خواهد بود.
جایگزین راسل در معادن سنگ تزئینی به شمار می رود.
دستگاه دریل واگن هیدرولیک آریو جهت کاربرد های مختلفی استفاده و بهره برداری میگردد عمده مصرف این دستگاه طراحی شده جهت انجام عملیات اکتشافی و حفاری پودری می باشد .عمق حفاری آریو 50 متر و قطر 100 میلیمتر یا 10 سانتی متر می باشد که در مصالح مختلف امکان حفاری را خواهد داشت .
استفاده از غبار گیر یا داست کالکتور می تواند نمونه های خروجی از گمانه را به محل مورد نظر رسانده و توسط اپراتور جمع آوری گردد ، و در مواقعی که داست کالکتور یا سیکلون جمع آوری در کنار دستگاه نصب نباشد اپراتور عملا با جمع آوری ذرات حفاری ( کاتینگ ) در دهانه گمانه امکان ثبت و ذخیره نمونه های خروجی از چال را خواهد داشت.
دستگاه هیدرولیک آریو برای عملیات حفر گمانه در معادن، راه سازی، تونلینگ، ژئوترمال، سدسازی و … کاربرد دارد. با توجه به عدم نیاز به تثبیت دستگاه روی زمین به دلیل وزن نسبتاً زیاد، صرفه جویی قابل توجه ای در زمان اجرای خدمات حفاری بدست می آید. سری آریو در مدل های متفاوت ارائه میگردد ، این مدل امکان تغییر پاور هد و حفر گمانه های مغزه گیری برای معادن سنگ تزئینی نیز وجود دارد ، یعنی در واقع می توان با خرید یک دستگاه به چندین روش مختلف حفاری نمود.
قابلیت و ویژگی های آریو DD50
استفاده از چرخ زنجیر لاستیکی با خدمات پس از فروش
استفاده از موتور 4 سیلندر و 3 سیلندر با توجه به شرایط و سفارش مشتری

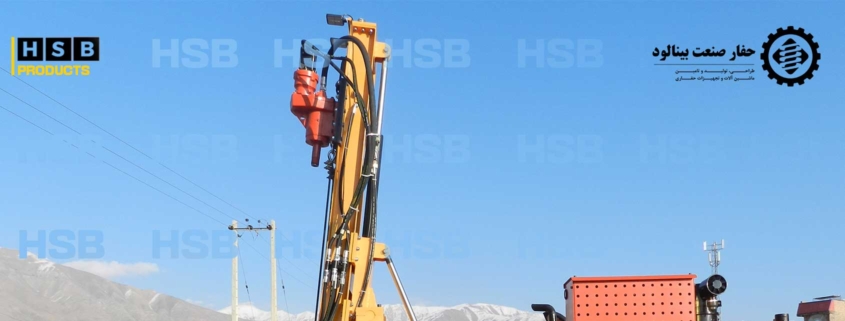

استفاده از عامل دوران با توجه به نیاز از گیربکس های ID40 و ID400 و ID100 با توجه به گشتاور و دور مورد نیاز حین عملیات حفاری .
استفاده از دکل با کورس یک و نیم متری برای کوچکی و جابجایی ساده دستگاه.
استفاده از خنک کن روغن الکتریکی 12 یا 24 ولت برای کاهش دمای روغن هیدرولیک سیستم جهت افزایش راندمان.
طراحی کامپکت و فشرده دستگاه با توجه به چیدمان اجزا جهت سهولت حمل و نقل و همچنین سرویس و نگهداری آسان.
دریل واگن آریو شامل اجزا و بخش های مختلفی میباشد که در ذیل 6 بخش مهم معرفی میگردد:
- چرخ زنجیر لاستیکی برای جابجایی ساده دستگاه و سبکی در معادن مختلف و هزینه بسیار کم
- کورس دکل دو متری با استفاده از راد های یک و نیم متری مغزه گیری یا چالزنی
- استفاده از سیستم دوران با سرعت و قدرت های متفاوت جهت افزایش راندمان و افزایش قطر حفاری

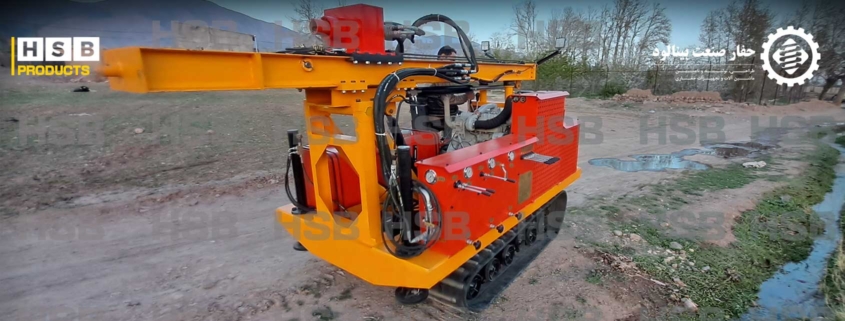

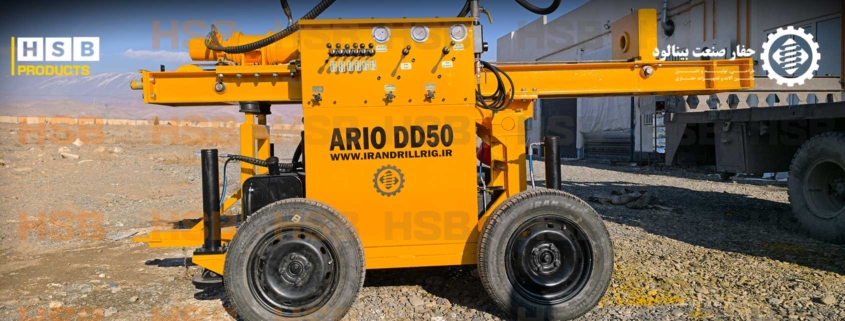

- کنترل پنل هیدرولیک ثابت در کنار دکل جهت تمرکز بیشتر اپراتور بروی عملیات حفاری
- استفاده از سیستم هیدرولیک مدار باز با بهره گیری از مدار طراحی شده کاملا ایرانی برای سرویس و نگهداری آسان
- استفاده از سیستم پیشروی جک برای افزایش قدرت و سرعت عمل دستگاه برای خروج راد ( دو سرعته)
طراحی خاص و امکان افزودن زاویه زن برای معادن سنگ تزئینی
در مدل آریو امکان طراحی و تغییر اندازه و ابعاد دستگاه با توجه به نیاز پروژه برای تیم طراحی و تولید وجود دارد ، با افزودن مفاصل مورد نیاز در بخش دکل این امکان میسر میگردد که چال های عمودی و افقی در قسمت پایینی ( کف ) جهت عبور سیم برش زده شود و با این دستگاه سرعت عمل راسل جهت نصب و ستاپ نیز کاهش خواهد یافت.در ذیل تصویر دستگاه در حین زدن چال کف در معدن سنگ تزئینی را مشاهده می فرمایید.
جدول مشخصات فنی دستگاه دریل واگن آریو DD50
Technical specifications ARIO DD50 (DTH drilling rig) | ||
Drilling depth | ||
10-40 m | Hole depth | |
3 – 3.5 inche | Hole Dia. | |
3″ * 1.5m | Rod Size | |
Power unite | ||
F2LM 912 Deutz | Model | |
17 kw @ 1800 RPM | Power rating | |
2 in line | Cylinders | |
Rotation unite | ||
hydrulic motors | Motor | |
0 – 100 rpm | Speed main spindle | |
2000 NM | Torque main spindle | |
80 Kg | Weight | |
Hydrulic system | ||
Gear pump | Hydrulic pump 1 | |
Gear pump | Hydrulic pump 2 | |
150 lit. | Hydrulic oil tank | |
Hydrulic oil cooler with 16″ fan | Cooler system | |
Spanner and Breakout | ||
manual | Break out | |
Mast and Feed system | ||
3300 mm | Total length | |
80 KN ( theoretical ) | Pull back | |
450 KN | Feed force | |
1700 mm | Travel length | |
Crawler | ||
2-3 Km/hour | Speed | |
Dimensions and Weight | ||
2000 KG | Drill rig | |
L 3000 * W 1500 * H 2000 | Dimensions (mm ) |
