حفاری مغزه گیری ( کرگیری ) با دستگاه هیدرولیک ایران دریل ARIO DC400

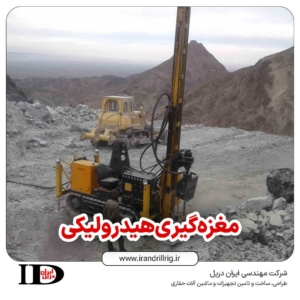

مغزه گیری ( کرگیری ) با دستگاه هیدرولیک ایران دریل ARIO DC400
کرگیری یا مغزه گیری، فرآیند حفاری زمین یا بتن و تهیه نمونههای استوانه‌ای برای انجام آزمایش خواص مقاومتی، کانی‌شناسی و سنگ‌شناسی است. تقریبا در تمام پروژه‌های نفتی، عمرانی، معدنی و ژئوتکنیکی، مغزه‌ها، به عنوان نمونههای استاندارد به منظور انجام آزمون‌های صحرایی یا آزمون‌های آزمایشگاهی مورد استفاده قرار می‌گیرند. این نمونه‌ها، توسط تجهیزات و ماشین آلات حفاری مخصوص به دست می‌آیند که به صورت کلی دو روش حفاری جهت مغزه گیری از سنگ و معادن مرسوم گردیده است: روش متریک و روش وایرلاین ، که هر روش ابزارآلات و دستگاه مخصوص خود را نیاز دارد و عمده تفاوت آنها مربوط به عمق حفاری خواهد بود که در گمانه های زیر 100 متر عمدتا از روش متریک و برای بیش از 100 متر از روش وایرلاین استفاده می گردد. این اعداد قطعی نبوده و بسته به نوع و اهمیت پروژه های اکتشافی می توان از هر دو استفاده نمود. توضیحات مربوط به روش وایرلاین و متریک را در مقاله ای جدا بحث خواهیم نمود. مغزه‌گیری، از اصلی‌ترین فعالیت‌ها در مطالعات زمین‌شناسی و اکتشافی است. در این بخش به معرفی دستگاه مغزه گیری هیدرولیک ساخته شده توسط شرکت مهندسی ایران دریل، بخش های مختلف آن و نحوه کارکرد آن خواهيم پرداخت.

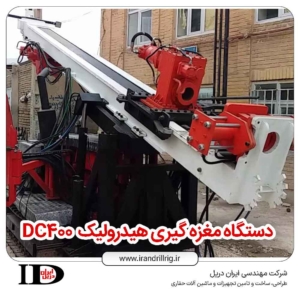

دستگاه حفاری هیدرولیک وایرلاین آریو
در دستگاه مغزه گیری تولید شده توسط مجموعه ایران دریل سعی برآن شده است که تمامی تجهیزات استفاده شده در دستگاه امکان خدمات و پشتیبانی را داشته باشد و به سادگی بتوان با توجه به عدم دسترسی در سایت های اکتشافی به تجهیزات کارگاهی ، سرویس و نگهداری سریع انجام داد.
بخش های مختلف دستگاه حفاری هیدرولیک آریو
- چرخ زنجیر متناسب با ابعاد و وزن دستگاه
- استفاده از پمپ گل قدرتمند با فشار و دبی لازم با توجه به عمق حفاری
- جک های هیدرولیک جهت استقرار در موقعیت های مختلف
- دکل تلسکوپی جهت حمل و نقل آسان و ستاپ سریع
- استفاده از وینچ قدرتی جهت خروج رادها و وینچ سرعتی برای خروج مغزه
- استفاده از روش وایرلاین جهت مغزه گیری سریع و دقیق
- طول کل جهت خروج سریع دو شاخه راد 6 متری
- موتور دیزل بروز و قدرتمند جهت سرویس و نگهداری دوره ای آسان
- استفاده از پاور هد یا اسپیندل با چند سرعت متفاوت جهت انجام عملیات حفاری
- استفاده از سیستم پیشروی جک برای تنظیم دقیق سرعت پیشروی
- مدار هیدرولیک بافشار کاری 280 بار
- استفاده از خنک کن روغن جهت تداوم عملیات با توجه به شیف های فشرده
- مخزن گازوئیل بزرگتر با توجه به تغذیه طولانی در مدت شیف کاری
- و ویژگی های دیگر با توجه به نیاز اپراتور در سایت های مختلف …
چند نمونه از دستگاه های مغزه گیری
امروزه مدل های گوناگونی از دستگاه حفاری مغزه گیری هیدرولیک در بازار وجود دارد. برخی از این دستگاه ها بسته به ویژگی ها ( عمدتا عمق حفاری ) و امکانات حداقلی و حداکثری خود قابل تفکیک و بررسی هستند.
اولین نمونه، دستگاه حفاری مغزه گیری فول هیدرولیک CS14 که ساخت کارخانه اطلس کوپکو سوئد است. این دستگاه با توانایی حفاری بیش از 1000 متر و برخورداری از تکنولوژی روز دنیا، با قدرت بسیار بالا و راندمانی گسترده شناخته می شود.
بررسی و مقایسه فنی دستگاه مغزه گیری هیدرولیک ARIO DC400
نمونه بعدی مرتبط با دستگاه حفاری مغزه گیری فول هیدرولیک است که تا بخش زیادی مشابه CS14 است. این دستگاه ساخت ایران به نام آریو ساخت شرکت ایران دریل با قابلیت حفاری بیش از 700 متر با سایز NQ را دارد. همچنین توانایی حفر گمانه های زاویه دار با راندمان گسترده و قدرت بالا از امکانات این دستگاه محسوب می شود.
نمونه معروف دستگاه حفاری مغزه گیری فول هیدرولیک ساخت کشور ترکیه با برند های مختلف است. این دستگاه ها در سال 1401 و قبل از آن به وفور به کشور وارد شده و دارای توانایی حفاری بیش از 1500متر است. چرخ زنجیری و توانایی حفر گمانه های زاویه دار بر اساس طراحی دقیق در تمام جهات مورد نظر، از ویژگی ها و امکانات این دستگاه محسوب می شود.
در نتیجه با توجه به موارد فوق لازم به توضیح است که تمامی دستگاه های حفاری از یک سیستم و مکانیزم پیروی میکنند و تنها تفاوت آنها استفاده از اجزا با برند های مختلف می باشد که نهایتا خروجی سیستم که نمونه سنگ می باشد را در بر خواهد داشت ، دستگاهی کاربرد بیشتر و هزینه کمتر خواهد داشت که با اقلیم منطقه مورد مصرف سازگاری بیشتری داشته و از نظر خدمات و پشتیبانی بتوان به شکل ساده تر به اجزا و لوازم یدکی آن دسترسی داشت.
