کربارل اکتشافی Core Barrel
کربارل چیست ؟
یکی از ابزارهای اکتشافی کربارل می باشد که در حفاری مغزه گیری یا نمونه گیری کاربرد دارد ، بدین صورت که در ابتدای رشته ابزار حفاری قرار گرفته و متناسب با طول خود نمونه سنگ یا خاک و یا مصالح حفاری شده را در داخل خود نگه داشته و پس از پر شدن توسط اپراتور تخلیه میگردد ( محل تخلیه کردن نمونه حفاری شده را جعبه نمونه یا Core Box میگویند) .کربارل ها دارای مدل های مختلفی می باشند که از انواع آن می توان کربارل وایرلاین دو جداره ، کربارل وایرلاین تریپل ، کربارل دوبل متریک، کربارل T6S متریک اشاره نمود ، تفاوت کاربردی و عملکردی آنها در نوع سنگ و خواسته کارفرما از عملیات حفاری می باشد ، در مصالحی که نمونه گرفته شده نباید دچار آبخوردگی و یا غیره شود از کربارل تریپل در سیستم وایرلاین و سه جدار در سیستم متریک استفاده میگردد.
کربارل ها از بخش های متفاوتی تشکیل شده اند :
- هد کربارل
- پوسته داخلی و خارجی
- فنر و جافنری ( کر لیفتر کیس و کر لیفتر )
- سرمته و بغل تراش
تصویر اجزای کربارل متریک و وایرلاین دوبل را در زیر مشاهده می فرمایید.
کربارل وایرلاین چیست؟
کربارل وایرلاین با کربارل متریک متفاوت می باشد بدین صورت که در کربارل وایرلاین پس از پر شدن بخش پوسته داخلی ابزار مشخصی بنام اورشات از بخش خارجی چال توسط وینچ وایرلاین وارد لوله های حفاری شده و پس از برخورد با هد وایرلاین ، لوله داخلی کربارل را آزاد نموده و توسط وینچ به داخل گمانه هدایت میگردد و پس از تخلیه مجددا بصورت سقوط آزاد و یا وینچ به داخل گمانه هدایت خواهد شد و در محل قبلی خود یعنی داخل پوسته بیرونی کربارل جا نمایی میگردد .
- کربارل وایرلاین در سایز های : BQ, NQ, HQ, PQ, NQ3, HQ3, PQ3

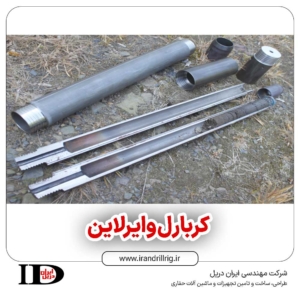

در تصویر زیر نمونه ای از کربال وایرلاین و نقشه انفجاری آن را مشاهده میفرمایید.
کربارل متریک چیست؟
کربارل متریک بخش اولیه رشته ابزار در عملیات مغزه گیری و مطالعات ژئوتکنیک و یا معدن می باشد معمولا در اعماق کم از این کربارل استفاده میگردد ( عمق حداکثر 50 متر ) از جمله معایب آن را می توان زمان بر بودن عملیات حفاری توسط آن دانست ، پس از پر شدن نمونه داخل پوسته داخلی کربارل متریک ، اجبارا کلیه لوله های حفاری از داخل گمانه خارج می شوند تا کربارل بصورت کامل از داخل گمانه خارج شده و نمونه از داخل آن تخلیه گردد . در مواقعی که نیاز به نمونه دست نخورده داریم از سیستم های کربارل T6S یا تریپل استفاده میگردد که در داخل پوسته داخلی کربارل قطعه ای بصورت استوانه می باشد و نام آن اسپلیت اسپون split spoon بوده که وظیفه آن جلوگیری از تغییرات محیطی روی نمونه است.
کربارل های متریک در سایز های 46 و56 و 66 و 76 و 86 و 101 و 116 و 131 و 146 میلیمتر به بازار عرضه میگردد که سایز ارائه شده مربوط به سایز قطر خارجی سرمته می باشد.
